फ्लोटिंग कैप और टेढ़ी कैप के लिए दृश्य निरीक्षण प्रणाली

फ्लोटिंग कैप और कर्व्ड कैप के लिए दृश्य निरीक्षण प्रणाली

1.परिचय

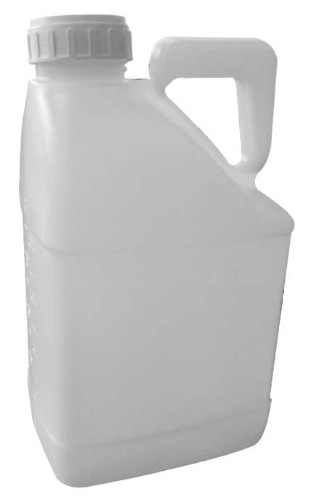

यह परियोजना नेत्रहीन पता लगाती है कि क्या बोतल का ढक्कन अपनी जगह पर तंग है और क्या यह झुका हुआ है। बोतल का शरीर और ढक्कन नीचे दिए गए चित्र में दिखाए गए हैं।

2. Sयस्म डिजाइन

2.1 संबंधित सहायक आवश्यकताएं

निरीक्षण स्टेशन को कैमरे को बोतल के ढक्कन से लगभग 200 मिमी दूर रखने की आवश्यकता होती है। 100% पता लगाने की सटीकता सुनिश्चित करने के लिए, पता लगाने की सामग्री और विशेषताओं के अनुसार,दृश्य कार्यस्थल प्रकाश स्थिर और स्पष्ट बाहरी प्रकाश हस्तक्षेप के बिना होना चाहिए.

2.2 दृश्य स्थापना संरचना

विजन सिस्टम सॉफ्टवेयर बहु-थ्रेडिंग छवि अधिग्रहण और प्रसंस्करण के लिए विजन-विशिष्ट सॉफ्टवेयर का उपयोग करता है।

फिर प्राप्त स्थिति संबंध के माध्यम से अंतर की गणना की जाती है। परीक्षण डेटा के परिणाम निम्नलिखित हैंः

संलग्न पता लगाने की छविः

3.हार्डवेयर विन्यास

• एक बेसलर 500W ग्रेस्केल कैमरा, गिगई कैमरा संचार विधि
• औद्योगिक कैमरा विजन सॉफ्टवेयर प्लेटफॉर्म का 1 सेट
• 1 औद्योगिक ईथरनेट केबल
• 1 500W पिक्सेल औद्योगिक कैमरा लेंस
• एक औद्योगिक कंप्यूटर

4.सॉफ़्टवेयर विन्यास

• परीक्षण परियोजना में सभी परीक्षण आवश्यकताएं शामिल हैं;
• उच्च स्तरीय भाषाओं के आधार पर विकसित छवि प्रसंस्करण सॉफ्टवेयर प्रणाली में मल्टी-जॉब फ़ंक्शन होते हैं। जब आपको उत्पादों को बदलने की आवश्यकता होती है,आप केवल कार्यक्रम के लिए नए उत्पाद की सुविधा टेम्पलेट जोड़ने की जरूरत है. कार्यक्रम स्वचालित रूप से नए हार्डवेयर जोड़ने के बिना, पता लगाने उत्पाद मॉडल के अनुसार पता लगाने सुविधाओं स्विच कर सकते हैं;
• एक एकल कैमरे द्वारा ली गई प्रत्येक तस्वीर का पता लगाने और प्रसंस्करण चक्र 300ms से कम है;
