बोतल बॉडी और बोतल मुंह अभिविन्यास दृश्य निरीक्षण प्रणाली

बोतल के शरीर और बोतल के मुंह की ओर उन्मुखीकरण दृश्य निरीक्षण प्रणाली

1.परिचय

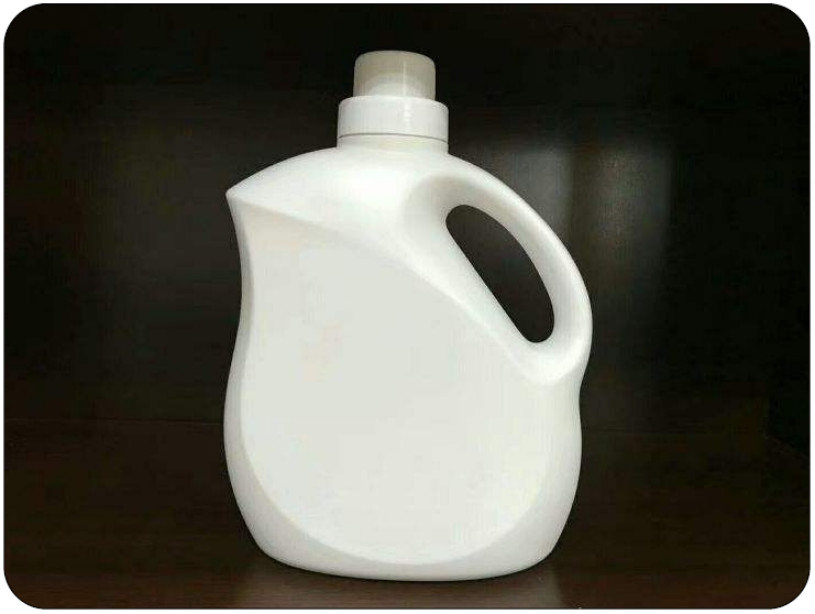

इस परियोजना में मुख्य रूप से फ्लैट बोतलों और बोतल के मुंह की ओर उन्मुखता का दृश्य निरीक्षण किया गया है और निरीक्षण के परिणामों के आधार पर यह निर्धारित किया गया है कि बोतल को मोड़ने की आवश्यकता है या नहीं।

2. Sयस्म डिजाइन

डिटेक्शन के अन्य पहलुओं की तुलना में बोतल के शरीर और बोतल के मुंह की ओर उन्मुखता का पता लगाना सरल है।विजुअल प्रणाली बोतल कन्वेयर लाइन के पक्ष पर स्थापित किया जाता है बोतल की दिशा का पता लगाने के लिए. बोतल के मुंह की दिशा और बोतल की दिशा एक निश्चित संबंध में हैं, अर्थात बोतलों का एक साथ पता लगाया जाता है.

3.सॉफ़्टवेयर विन्यास

• परीक्षण परियोजना में सभी परीक्षण आवश्यकताएं शामिल हैं;
• छवि प्रसंस्करण सॉफ्टवेयर विकास और अनुप्रयोग प्राधिकरण ग्राहक के निर्दिष्ट औद्योगिक कंप्यूटर पर स्थापित है;
• संचार प्रोटोकॉल: टीसीपी/आईपी सिस्टम नियंत्रण सॉफ्टवेयर के साथ संवाद करता है;
• उच्च स्तरीय भाषाओं के आधार पर विकसित इमेज प्रोसेसिंग सॉफ्टवेयर सिस्टम में मल्टी-जॉब फ़ंक्शन होते हैं। जब किसी उत्पाद को बदलने की आवश्यकता होती है,ग्राहक को केवल उत्पाद मॉडल को संशोधित करने की आवश्यकता है और प्रणाली को माध्यमिक विकास की आवश्यकता के बिना स्वचालित रूप से स्विच किया जाता है;
• एक एकल कैमरे द्वारा ली गई प्रत्येक तस्वीर का पता लगाने और प्रसंस्करण चक्र 200ms से कम है;

4.हार्डवेयर विन्यास

सीअमेरा:Basler, 2 मिलियन पिक्सेल, वैश्विक, काले और सफेद कैमरा

लेंस:कम्प्युटर, 8 मिमी फोकल लेंथ, 2 मिलियन रिज़ॉल्यूशन

Lस्रोत:Constar, सतह प्रकाश स्रोत
