उत्पत्ति के प्लेस:
चाइना में बना
ब्रांड नाम:
jinwang
प्रमाणन:
CE,CO,ISO
मॉडल संख्या:
गोल बोतल बोतल लेबलिंग, इंकजेट कोडिंग, बोतल कैप दृश्य निरीक्षण प्रणाली

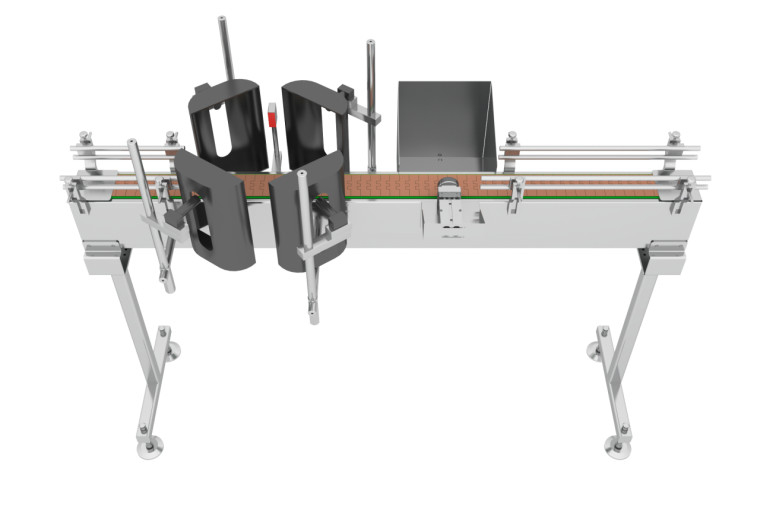

20 बोतलें/मिनट गोल बोतल, बोतल लेबलिंग, इंकजेट कोडिंग, बोतल कैप विजुअल इंस्पेक्शन सिस्टम
1परिचय
यह प्रणाली परिधिगत बोतल लेबल का पता लगाने के लिए मशीन विजन का उपयोग करती है, जिसमें क्यूआर कोड का पता लगाना, बारकोड पहचान, कोड पहचान, लेबलिंग गुणवत्ता (जैसेः टेढ़ा, विकृत,क्या कोई लेबल है, आदि), और बोतल के लेबल का पता लगाता है।इस प्रणाली में बोतल के शरीर के सापेक्ष बोतल के ढक्कन के झुकाव का पता लगाना भी शामिल है, और स्पष्ट रूप से विकृत बोतलों के ढक्कनों को अस्वीकार करने के लिए नेत्रहीन मार्गदर्शन करता है। बोतल के शरीर से स्पष्ट रूप से दूर स्थित बोतल के ढक्कनों का भी पता चलता है,और जो बोतलें स्पष्ट रूप से कसकर कसकर नहीं हैं, उन्हें अस्वीकार कर दिया जाता है।.
2.तकनीकी मापदंड
| 1 | उत्पादन क्षमता |
20 बोतलें/मिनट *वास्तविक उत्पादन क्षमता उत्पाद के आकार, पैकेजिंग सामग्री आदि के आधार पर भिन्न होती है। |
| 2 | लागू बोतल का प्रकार | Φ60mm ऊंचाई 230mm |
| 3 | बोतल कैप विनिर्देश | Φ30 मिमी |
| 4 | विद्युत आपूर्ति | 220V 50Hz |
| 5 | शक्ति | 0.6KW |
| 6 | आयाम | 1200*1000*1300 मिमी (L*W*H) |
3.हार्डवेयर विन्यास
3.1 4 200W रंगीन कैमरे, 1200W ग्रेस्केल कैमरा, 30 फ्रेम अधिग्रहण गति, GigE कैमरा संचार विधि।
3.2 औद्योगिक कैमरा विजन सॉफ्टवेयर का एक सेट जिसमें विकास और अनुप्रयोग की अनुमति है.
3.35 औद्योगिक ईथरनेट केबल
3.4 200W5 पिक्सेल रिज़ॉल्यूशन औद्योगिक कैमरा लेंस.
3.5 प्रकाश स्रोत नियंत्रक के 1 सेट और प्रकाश स्रोतों के 5 सेट।
4.सॉफ़्टवेयर विन्यास
4.1 परीक्षण परियोजना में सभी परीक्षण आवश्यकताएं शामिल हैं।
4.2 छवि प्रसंस्करण सॉफ्टवेयर विकास और अनुप्रयोग लाइसेंस ग्राहक द्वारा निर्दिष्ट औद्योगिक कंप्यूटरों पर स्थापित किए जाते हैं.
4.3 उच्च स्तरीय भाषाओं के आधार पर विकसित छवि प्रसंस्करण सॉफ्टवेयर प्रणाली में बहु-कार्य कार्य होते हैं। जब किसी उत्पाद को बदलने की आवश्यकता होती है,ग्राहक को केवल उत्पाद मॉडल को संशोधित करने की आवश्यकता है और प्रणाली को माध्यमिक विकास की आवश्यकता के बिना स्वचालित रूप से स्विच किया जाता है.
4.4 एक एकल उत्पाद का पता लगाने का चक्र 0.5 सेकंड से कम है.
5.विजन एल्गोरिथ्म प्रक्रिया
6.उपकरण के फायदे
6.1 बोतल के लेबल की स्थिर और पूर्ण 360° इमेजिंग सुनिश्चित करने के लिए चार कैमरे 90° के अंतराल पर लगाए गए हैं।
6.2 विशेष रूप से बेलनाकार लेबलों के लिए डिज़ाइन किए गए आर्क लाइट स्रोत इमेजिंग चमक की स्थिरता में सुधार कर सकते हैं.
6.3 4 प्रकाश स्रोतों, असिंक्रोन स्ट्रोब और असिंक्रोन छवि अधिग्रहण की सिंक्रोन ट्रिगर, असिंक्रोन ट्रिगर लॉजिक की जटिलता और अस्थिरता से बचने के लिए,प्रकाश स्रोतों के बीच पारस्परिक हस्तक्षेप को कम करते हुए और छवि गुणवत्ता में सुधार करते हुए.
6.4 कैमरा और प्रकाश स्रोत समाक्षीय रूप से स्थापित होते हैं और ऊंचाई-समायोज्य समायोज्य फ्रेम पर पूरी तरह से स्थापित होते हैं।समायोजन फ्रेम में विभिन्न ऊंचाई की बोतलों के लिए दृष्टि प्रणाली की ऊंचाई के सटीक समायोजन को सुविधाजनक बनाने के लिए लेजर मार्किंग या नियम हैं.
