उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
सीसीजी-1000-12टीजे

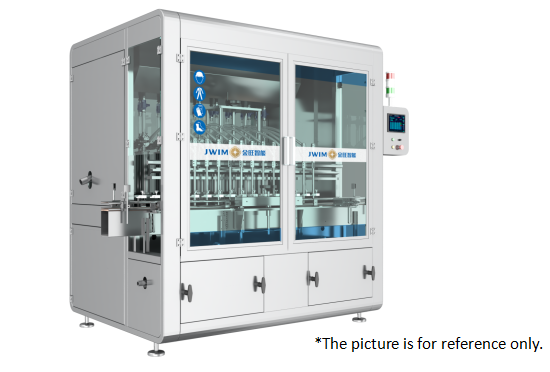

CCG1000-12TJ बुद्धिमान पिस्टन भरने की मशीन
1.परिचय
CCG1000-12TJ इंटेलिजेंट पिस्टन फिलिंग मशीन उन्नत वॉल्यूम फिलिंग मशीन की नवीनतम पीढ़ी है, जो विभिन्न जल एजेंटों और उच्च चिपचिपापन वाले उत्पादों के पैकेजिंग के लिए उपयुक्त है।पूरी मशीन लाइन संरचना का है, सर्वो मोटर और वॉल्यूम मीटरिंग भरने के सिद्धांत द्वारा संचालित, जो भरने की खुराक की उच्च परिशुद्धता का एहसास करता है। यह पीएलसी नियंत्रण, मानव-मशीन इंटरफ़ेस को अपनाता है,और पूरी मशीन संचालित करने के लिए आसान है. पूरी मशीन आर्क फ्रेम को अपनाती है, जो सुंदर और उदार है।उच्च परिशुद्धता इलेक्ट्रॉनिक पैमाने स्वचालित वजन डेटा ट्रांसमिशन प्रणाली का चयन किया है खुराक समायोजन अधिक सुविधाजनक और तेजी से बनाने के लिए.
2.मशीन का आयाम
इकाई: मिमी
3.तकनीकी मापदंड
| 1 | क्षमता |
100ml: ≤5400BPH 1000ml: ≤2500BPH * क्षमता उत्पाद, ड्रम और उत्पाद विशेषता के अनुसार भिन्न होती है। |
| 2 | लागू बोतल का आकार |
गोल बोतल: Φ40-95mm ऊंचाई:80-230mm
|
| 3 | भरने की मात्रा |
50-1000 मिलीलीटर * भरने की सीमा उत्पाद की विशेषता और उत्पाद फ़ीडिंग से भिन्न होती है। |
| 4 | भरने की सटीकता |
±1g (50-200ml) ±1.5g (200-500ml) ±2g (500-1000ml) *सटीकता उत्पाद, ड्रम और उत्पाद की विशेषता से भिन्न होती है। |
| 5 | उत्पाद की फ़ीडिंग ऊंचाई | 2300 मिमी |
| 6 | उत्पाद का फ़ीड व्यास | DN40 |
| 7 | भरने के नोजल का व्यास | Φ18 मिमी |
| 8 | मिन खोलने का व्यास | ≥ Φ22 मिमी |
| 9 | वायु दबाव | 0.6-0.8MPa |
| 10 | बिजली स्रोत | ~380V 50Hz/2.2KW |
| 11 | बाहरी आयाम | 2435×1490×2480 मिमी |
| 12 | वजन | लगभग 1200 किलो |
4.विद्युत विन्यास
| एस एन | नाम | ब्रांड | |
| 1 | पीएलसी | श्नाइडर | |
| 2 | एचएमआई | श्नाइडर | |
| 3 | इन्वर्टर | श्नाइडर | |
| 4 | सर्वो सिस्टम | श्नाइडर | |
| 5 | गणना सेंसर | बीमार | |
| 6 | निकटता स्विच | श्नाइडर | |
| 7 | पावर स्विच | श्नाइडर | |
| 8 | प्रेशर गेज | एसएमसी | |
| 9 | सिलेंडर | FTEC | |
| 10 | सोलेनोइड वाल्व | FTEC | |
| 11 | बटन | श्नाइडर | |
| 12 | अलार्म लाइट | श्नाइडर | |
| 13 | सर्किट ब्रेकर | श्नाइडर |
5.कार्य प्रक्रिया
6.लाभ
6.1इसका व्यापक रूप से कृषि रसायन, रासायनिक, उर्वरक, व्यक्तिगत देखभाल उत्पादों, तेल और अन्य संबंधित उद्योगों में 50-1000 मिलीलीटर से स्वचालित भरने के लिए उपयोग किया जाता है।
*चित्र केवल संदर्भ के लिए है। भरने के दौरान कोई ढक्कन नहीं है।
6.2. भरने की इकाई पिस्टन बंद संरचना का उपयोग करता है, एक क्लिक के साथ स्क्रीन को छूता है, यह टैंक में उत्पाद को पूरी तरह से निर्वहन कर सकता है, प्रभावी रूप से क्रॉस-दूषण से बच सकता है।यह संरचना भी सीलिंग अंगूठी बदलना आसान बनाता है.
6.3नवीनतम पीटीएफई सीलिंग पार्ट्स पहनने के प्रतिरोध और सेवा जीवन में सुधार करते हैं, रखरखाव लागत को कम करते हैं
6.4. भरने की प्रणाली एक समर्पित तीन-तरफा कोण सीट वाल्व, स्टेनलेस स्टील वाल्व शरीर, मजबूत संक्षारण प्रतिरोध, स्थायित्व, और जर्मन औद्योगिक मानक को अपनाती है।इसकी संरचना सरल है।, स्थिर प्रदर्शन, विश्वसनीय सील, लंबे समय तक उत्पाद रिसाव नहीं, रखरखाव लागत को बचाने।
6.5. यह उच्च मानक पेशेवर भरने वाल्व का उपयोग करता है तेजी से भरने की गति और उच्च भरने की सटीकता के साथ। वाल्व शरीर एसयूएस का उपयोग करता है, जिसमें अच्छा संक्षारण प्रतिरोध, स्थायित्व और लंबी सेवा जीवन है।विशेष तल संरचना और सील डिजाइन कोई रिसाव प्राप्त कर सकते हैंभरने वाला वाल्व कनेक्शन धागे और वाल्व सील भाग में अवशेषों से बचने के लिए नीचे सील संरचना को अपनाता है, जो सफाई के लिए आसान है और अवशेषों को प्रभावी ढंग से कम कर सकता है।
6.6जिनवांग पीएलसी नियंत्रण का उपयोग करता है, सर्वो मोटर पिस्टन आंदोलन और भरने की उच्च परिशुद्धता सुनिश्चित करने के लिए सिंक्रोनस बेल्ट + स्थिर संचालित डबल पेंच रॉड उठाने की संरचना को चलाता है।
6.7. मोटर भरने के नोजल को चलाता है. भरने के नोजल की ऊंचाई को टच स्क्रीन में समायोजित किया जा सकता है.
6.8. भरने के सिर तेजी से समायोजन और कैलिब्रेशन चिह्न से लैस, उपकरण के बिना समायोजन, सुविधाजनक और तेजी से. हवा पाइप और फोटोइलेक्ट्रिक नाम के साथ लेबल कर रहे हैं,जो रखरखाव और मरम्मत के लिए सुविधाजनक है.
6.9विद्युत पैमाने वजन प्रतिक्रिया प्रणाली, मात्रा समायोजन टच स्क्रीन में एक कुंजी दबाकर किया जा सकता है. (वैकल्पिक कार्य)
6.10पूरी मशीन स्टेनलेस स्टील 304 के फ्रेम का उपयोग करती है जो कि पूर्ण एंटी-जंग प्रभाव के साथ है।स्टेनलेस स्टील कवर और कठोर ग्लास दरवाजा भरने के दौरान प्रदूषित हवा को पर्यावरण को प्रदूषित करने से रोकता हैइस बीच, आयाम Φ120 मिमी निकास निकास भरने के लैंसर के शीर्ष पर आरक्षित जोप्रेरित ड्राफ्ट सिस्टमथकाऊ गैस के लिए।
