उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
CCG5000-8TJ
1.परिचय

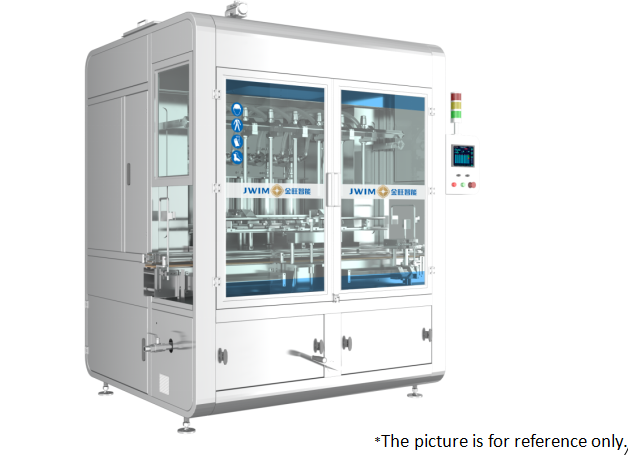

CCG5000-8TS इंटेलिजेंट पिस्टन फिलिंग मशीन सभी प्रकार के पानी, इमल्शन, तेल निलंबन, निलंबन एजेंट और उच्च चिपचिपाहट सामग्री पैकेजिंग के लिए उपयुक्त है।
पूरी मशीन इन-लाइन संरचना है, सर्वो मोटर द्वारा संचालित, उच्च परिशुद्धता भरने खुराक प्राप्त करने के लिए आयतन मीटरिंग भरने के सिद्धांत, पीएलसी नियंत्रण, स्पर्श आदमी-मशीन इंटरफ़ेस,पूरी मशीन का संचालन सुविधाजनक और सहज हैपूरी मशीन आर्क फ्रेम को अपनाती है, जो सुंदर और उदार दोनों है।
2.मशीन का आयाम
3.तकनीकी मापदंड
| 1 | क्षमता |
1000ml: ≤1800BPH 5000ml: ≤800BPH * क्षमता उत्पाद, ड्रम और उत्पाद विशेषता के अनुसार भिन्न होती है। |
| 2 | लागू बोतल का आकार |
गोल बोतल: Φ80-140mm ऊंचाई:140-340mm फ्लैट बोतल: L:80-200mm W:80-140mm H:140-340mm |
| 3 | भरने की मात्रा |
1000-5000 मिलीलीटर * भरने की सीमा उत्पाद की विशेषता और उत्पाद फ़ीडिंग से भिन्न होती है। |
| 4 | भरने की सटीकता |
1000ml:±3g ; 5000ml:±5g *सटीकता उत्पाद, ड्रम और उत्पाद की विशेषता से भिन्न होती है। |
| 5 | उत्पाद की फ़ीडिंग ऊंचाई | 2550 मिमी |
| 6 | उत्पाद का फ़ीड व्यास | DN40 |
| 7 | भरने के नोजल का व्यास | Φ26 मिमी |
| 8 | मिन खोलने का व्यास | ≥Φ30 मिमी |
| 9 | वायु दबाव | 0.6-0.8MPa |
| 10 | बिजली स्रोत | ~380V 50Hz/2.2KW |
| 11 | बाहरी आयाम | 2365×1600×2750mm ((L×W×H) |
| 12 | वजन | लगभग 1920 किलोग्राम |
4.विद्युत विन्यास
| एस एन | नाम | ब्रांड | |
| 1 | पीएलसी | श्नाइडर | |
| 2 | एचएमआई | श्नाइडर | |
| 3 | इन्वर्टर | श्नाइडर | |
| 4 | सर्वो सिस्टम | श्नाइडर | |
| 5 | गणना सेंसर | बीमार | |
| 6 | निकटता स्विच | श्नाइडर | |
| 7 | पावर स्विच | श्नाइडर | |
| 8 | प्रेशर गेज | एसएमसी | |
| 9 | सिलेंडर | FTEC | |
| 10 | सोलेनोइड वाल्व | FTEC | |
| 11 | बटन | श्नाइडर | |
| 12 | अलार्म लाइट | श्नाइडर | |
| 13 | सर्किट ब्रेकर | श्नाइडर |
5.कार्य प्रक्रिया
6.लाभ
6.1यह व्यापक रूप से कृषि रसायन, रासायनिक, उर्वरक, व्यक्तिगत देखभाल उत्पादों, तेल और अन्य संबंधित उद्योगों में 1-5L से स्वचालित भरने के लिए उपयोग किया जाता है
6.2. भरने की इकाई पिस्टन बंद संरचना का उपयोग करता है, एक क्लिक के साथ स्क्रीन को छूता है, यह टैंक में उत्पाद को पूरी तरह से निर्वहन कर सकता है, प्रभावी रूप से क्रॉस-दूषण से बच सकता है।यह संरचना भी सीलिंग अंगूठी बदलना आसान बनाता है
6.3. Jinwang पीएलसी प्रोग्रामिंग नियंत्रण, सर्वो मोटर ड्राइविंग सिंक्रोनस बेल्ट + स्थिर ट्रांसमिशन डबल पेंच उठाने तंत्र को गोद लेता है,पिस्टन आंदोलन स्ट्रोक की उच्च सटीकता सुनिश्चित करना और सटीक भरने का एहसासटाइमिंग बेल्ट में धातु से बने स्टील के तार को शामिल किया गया है, जो टूटने वाला नहीं है।
वर्तमान में विदेशी प्रथम श्रेणी के पैकेजिंग निर्माता इस संरचना का उपयोग कर रहे हैं। बाजार पर समान उत्पादों की तुलना में, साधारण मोटर + एन्कोडर को अपनाया जाता है,और चेन ट्रांसमिशन संरचना के लंबे समय के उपयोग के बाद, श्रृंखला में तन्य गुण होते हैं, जो भरने की सटीकता और उपकरण की स्थिरता को प्रभावित करते हैं।
6.4. मोटर भरने नोजल चलाता है. भरने नोजल ऊंचाई टच स्क्रीन में समायोजित किया जा सकता है
6.5नवीनतम पीटीएफई सीलिंग पार्ट्स पहनने के प्रतिरोध और सेवा जीवन में सुधार करते हैं, जिससे रखरखाव की लागत कम होती है।
6.6. एकीकृत कास्टिंग, अच्छे आकार और लंबे समय तक सेवा जीवन के भरने के सिर को अपनाएं। मजबूत संक्षारक सामग्रियों के लिए उपयुक्त, अच्छे संक्षारण प्रतिरोध के साथ पीटीएफई नली का उपयोग करें।
6.7 पूरी मशीन स्टेनलेस स्टील 304 के फ्रेम का उपयोग करती है जो पूर्ण एंटी-जंग प्रभाव के साथ है।स्टेनलेस स्टील कवर और कठोर ग्लास दरवाजा भरने के दौरान प्रदूषित हवा को पर्यावरण को प्रदूषित करने से रोकता हैइस बीच, आयाम Φ120 मिमी निकास निकास भरने के लैंसर के शीर्ष पर आरक्षित जोप्रेरित ड्राफ्ट सिस्टमथकाऊ गैस के लिए।
6.8 पूरी मशीन के विद्युत नियंत्रण प्रणाली फ्रेंच श्नाइडर विन्यास, एकीकृत विद्युत नियंत्रण प्रणाली, अधिक स्थिर, विश्वसनीय, सुरक्षित, हरित और कम ऊर्जा की खपत को अपनाता है।
6.9 भरने की मशीन जब बोतलों की कमी होती है तब भरती नहीं होती है। उसी समय, भरने की मशीन पीछे की ओर समन्वित फोटोइलेक्ट्रिक उपकरणों से सुसज्जित होती है।जब बोतल खराब आउटपुट के कारण बंद हो जाती है, यह स्वचालित रूप से बोतल के आउटपुट को रोकता है और पीछे के उपकरण के साथ लिंकिंग फ़ंक्शन प्राप्त करता है।
