उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
CCG5000-6D
1.परिचय

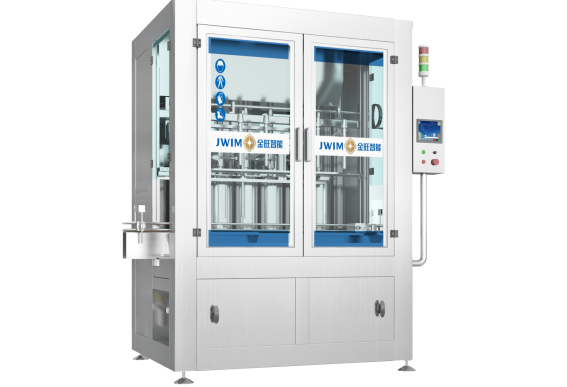

CCG5000-6D बुद्धिमान पिस्टन भरने की मशीन विभिन्न जल एजेंटों और उच्च चिपचिपापन वाले उत्पादों के पैकेजिंग के लिए उपयुक्त है। पूरी मशीन इनलाइन संरचना की है,सर्वो मोटर और वॉल्यूम मीटरिंग भरने के सिद्धांत द्वारा संचालितयह पीएलसी नियंत्रण, मानव-मशीन इंटरफ़ेस को अपनाता है, और पूरी मशीन को संचालित करना आसान है।
2.मशीन का आयाम
3.तकनीकी मापदंड
| 1 | क्षमता |
1000ml: ≤1200 BPH 5000ml: ≤600 BPH * क्षमता उत्पाद, ड्रम और उत्पाद विशेषता के अनुसार भिन्न होती है। |
| 2 | लागू बोतल का आकार |
गोल बोतल: Φ80-140mm ऊंचाई:140-340mm फ्लैट/स्क्वायर बोतल: L: 80-200mm W: 80-140mm H: 140-340mm
|
| 3 | भरने की मात्रा |
1000-5000 मिलीलीटर * भरने की सीमा उत्पाद की विशेषता और उत्पाद फ़ीडिंग से भिन्न होती है। |
| 4 | भरने की सटीकता |
1000 मिलीलीटर:±3 ग्राम 5000 मिलीलीटर:±5 ग्राम *सटीकता उत्पाद, ड्रम और उत्पाद की विशेषता से भिन्न होती है। |
| 5 | उत्पाद की फ़ीडिंग ऊंचाई | 2400 मिमी |
| 6 | उत्पाद का फ़ीड व्यास | DN40 |
| 7 | भरने के नोजल का व्यास | Φ26 मिमी |
| 8 | मिन खोलने का व्यास | ≥Φ30 मिमी |
| 9 | वायु दबाव | 0.6-0.8MPa |
| 10 | बिजली स्रोत | ~380V 50Hz/2.2KW |
| 11 | बाहरी आयाम | 1995×1113×2610 मिमी |
| 12 | वजन | लगभग 2100 किलो |
4.विद्युत विन्यास
| एस एन | नाम | ब्रांड | चित्र |
| 1 | पीएलसी | श्नाइडर | |
| 2 | एचएमआई | श्नाइडर | |
| 3 | इन्वर्टर | श्नाइडर | |
| 4 | सर्वो सिस्टम | श्नाइडर | |
| 5 | गणना सेंसर | बीमार | |
| 6 | निकटता स्विच | श्नाइडर | |
| 7 | पावर स्विच | श्नाइडर | |
| 8 | प्रेशर गेज | एसएमसी | |
| 9 | सिलेंडर | FTEC | |
| 10 | सोलेनोइड वाल्व | FTEC | |
| 11 | बटन | श्नाइडर | |
| 12 | अलार्म लाइट | श्नाइडर | |
| 13 | सर्किट ब्रेकर | श्नाइडर |
5.कार्य प्रक्रिया
6.लाभ
6.1इसका व्यापक रूप से 1-5L कृषि रसायन, रासायनिक, उर्वरक, व्यक्तिगत देखभाल उत्पादों, तेल और अन्य संबंधित उद्योगों से स्वचालित भरने के लिए उपयोग किया जाता है।

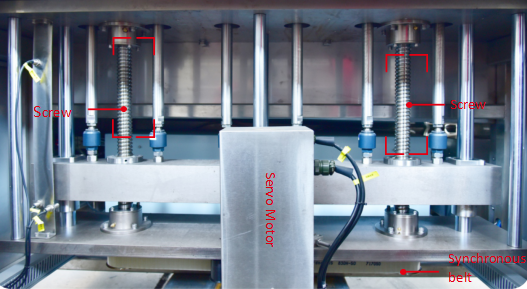

6.2. Jinwang पीएलसी नियंत्रण का उपयोग करता है, सर्वो मोटर सिंक्रोनस बेल्ट + स्थिर संचालित डबल पेंच रॉड उठाने संरचना पिस्टन आंदोलन और भरने की उच्च परिशुद्धता सुनिश्चित करने के लिए ड्राइव करता है। वर्तमान में,शीर्ष विदेशी पैकेजिंग निर्माता सभी इस संरचना को अपनाते हैं. बाजार पर समान उत्पादों की तुलना में, एक नियमित मोटर + एन्कोडर और श्रृंखला ट्रांसमिशन संरचना का उपयोग करना। लंबे समय तक उपयोग के बाद, श्रृंखला में तन्य गुण हैं,भरने की सटीकता और उपकरण की स्थिरता को प्रभावित करना.

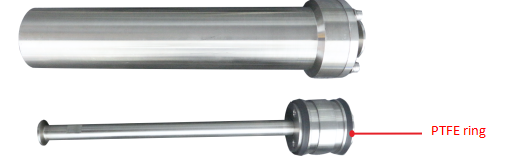

6.4. SUS316 भरने के सिर का कास्टिंग जो लंबे समय तक इस्तेमाल किया जा सकता है। अच्छा विरोधी संक्षारक गुणों के साथ PTFE संक्षारक सामग्री के लिए उपयुक्त है।
6.5पूरी मशीन स्टेनलेस स्टील 304 के फ्रेम का उपयोग करती है जो कि पूर्ण एंटी-जंग प्रभाव के साथ है।स्टेनलेस स्टील कवर और कठोर ग्लास दरवाजा भरने के दौरान प्रदूषित हवा को पर्यावरण को प्रदूषित करने से रोकता हैइस बीच, आयाम Φ120 मिमी निकास निकास भरने के लैंसर के शीर्ष पर आरक्षित जोप्रेरित ड्राफ्ट सिस्टमथकाऊ गैस के लिए।
6.6इस मशीन में फ्रांस श्नाइडर के घटकों का उपयोग किया गया है, जो एक केंद्रीय नियंत्रण प्रणाली है जो स्थिर, सुरक्षित, हरित और कम ऊर्जा की खपत है।

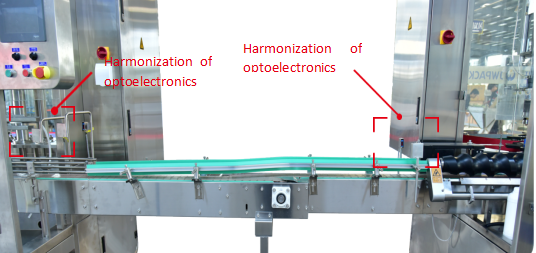

6.7. भरने की मशीन जब बोतलों की कमी होती है तो भरती नहीं होती है। उसी समय, भरने की मशीन पीछे की ओर समन्वित फोटोइलेक्ट्रिक उपकरणों से लैस होती है।जब बोतल खराब आउटपुट के कारण बंद हो जाती है, यह स्वचालित रूप से बोतल के आउटपुट को रोकता है और पीछे के उपकरण के साथ लिंकिंग फ़ंक्शन प्राप्त करता है।
