उत्पत्ति के प्लेस:
चाइना में बना
ब्रांड नाम:
JWIM
प्रमाणन:
CE,CO,ISO
मॉडल संख्या:
एलपी-200ई
दस्तावेज़:

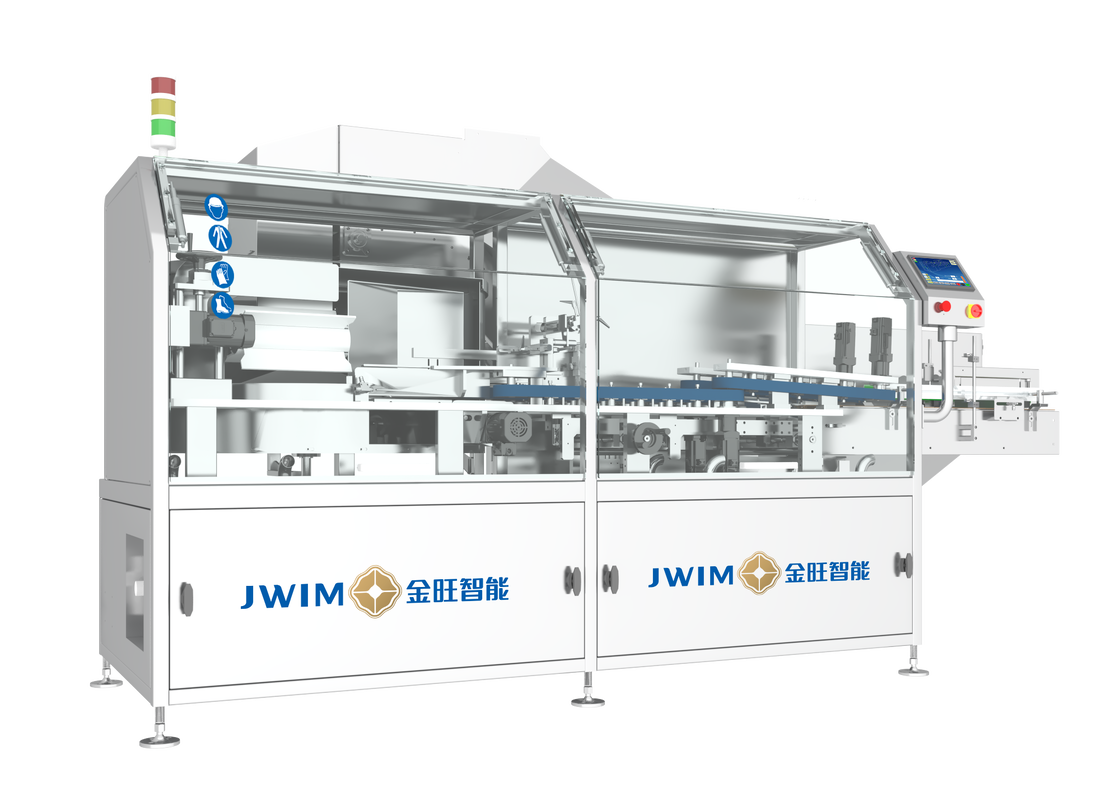

एलपी-200Fस्वचालित बोतल अनस्क्रैम्बलर मशीन
1परिचय

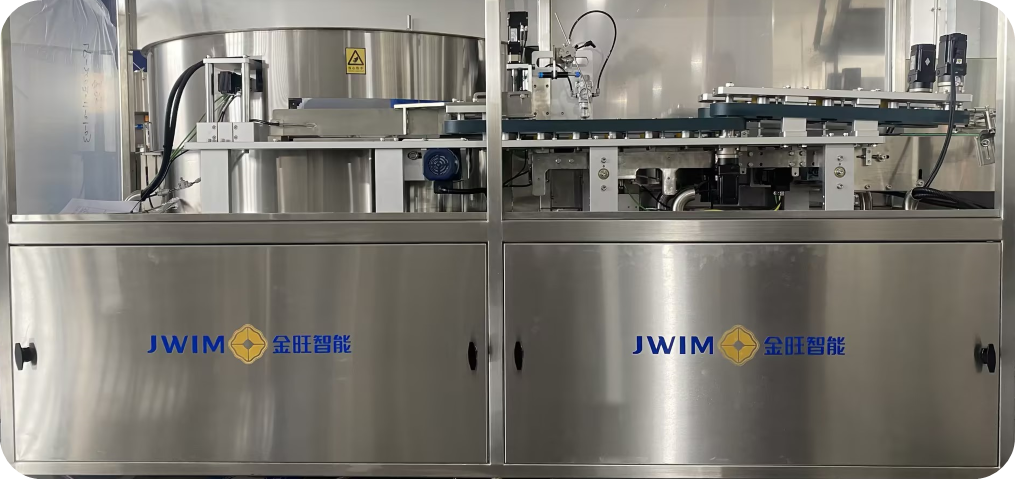

LP-200F पूरी तरह से स्वचालित बोतल छँटाई मशीन में बोतल लोडिंग मशीन, बोतल छँटाई टर्नटेबल, बोतल हटाने वाला घटक, बोतल छँटाई घटक,एक बोतल डालने और हटाने के घटक, एक विद्युत बॉक्स, और एक टच स्क्रीन.
बड़ी संख्या में अव्यवस्थित बोतलों को बोतल फ़ीडर द्वारा बोतल सॉर्टिंग टर्नटेबल में डाल दिया जाता है और कन्वेयर बेल्ट के माध्यम से बोतल सॉर्टिंग क्षेत्र में पहुंचाया जाता है,ताकि बोतलों को ऊर्ध्वाधर रूप से उपयोगकर्ता के कन्वेयर बेल्ट तक पहुंचाया जा सकेयह मॉडल बोतल छँटाई और वितरण के लिए सर्वो मोटर नियंत्रण का उपयोग करता है, जो स्थिर और विश्वसनीय है। यह व्यापक रूप से विभिन्न उद्योगों में स्वचालित बोतल उत्पादन लाइनों में उपयोग किया गया है।
2.

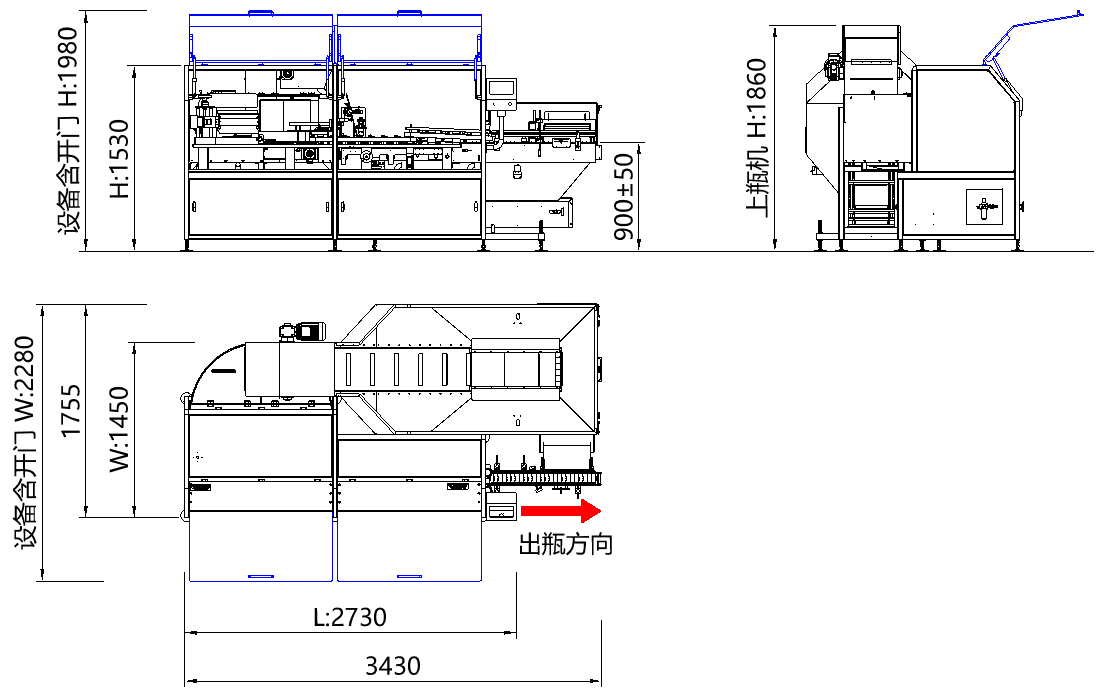

उपकरण आयाम चित्र
3.तकनीकी मापदंड
|
1 |
बोतल यू की गतिस्क्रैम्बलr |
50mL:≤12000बोतलें/h;250mL: ≤9000बोतलें/h 1000mL:≤6600बोतलें/h *वास्तविक क्षमता उत्पाद के आकार, पैकेजिंग सामग्री आदि के आधार पर भिन्न होती है। |
|
2 |
बोतल का आकार |
गोल, सपाट और चौकोर बोतलेंः व्यासΦ40-95 मिमीऊँचाई80-240 मिमी |
|
3 |
जीजैसेपीपुनरुत्थान |
0.6-0.8MPa |
|
4 |
बिजली स्रोत |
~220V 50Hz/1.98KW |
|
5 |
बाहरी आयाम(समावेशीबोतल फीडर मशीन) |
3430×1755×1860 मिमी(L×W×H) |
|
6 |
बाहरी आयाम(बाहर करनाबोतल फीडर मशीन) |
2730×1450×1530 मिमी(L×W×H) |
|
7 |
वजन |
730kg+189kg(बोतल फीडर मशीन) |
4.विद्युत विन्यास
|
S/N |
नाम |
ब्रांड |
टिप्पणियाँ |
|
1 |
प्रोग्राम करने योग्य नियंत्रक |
श्नाइडर |
|
|
2 |
टच स्क्रीन |
श्नाइडर |
|
|
3 |
आवृत्ति परिवर्तक |
श्नाइडर |
|
|
4 |
गणना सेंसर |
बीमार |
|
|
5 |
पावर स्विच |
श्नाइडर |
|
|
6 |
सोलेनोइड स्विच |
FTEC |
|
|
7 |
ब्रेकर |
श्नाइडर |
|
|
8 |
मध्यवर्ती रिले |
श्नाइडर |
|
|
9 |
अलार्म लाइट |
श्नाइडर |
|
|
10 |
प्रशंसक |
सूनन |
|
5.लागू बोतल का आकार
कृषि रसायन में व्यापक रूप से प्रयोग किया जाता है,पशु चिकित्सा,ठीक रासायनिक, दैनिक रासायनिक, उर्वरक, तेल और अन्य उद्योग 50-1000ml बोतलें स्वचालित बोतलअनस्क्रैम्बलर.
6.प्रक्रिया प्रवाह
1बॉटलोड करनाबोतलें बोतल भरने की मशीन के माध्यम से बोतल में गुजरती हैंअनस्क्रैम्बल करनाक्यारोसेल)

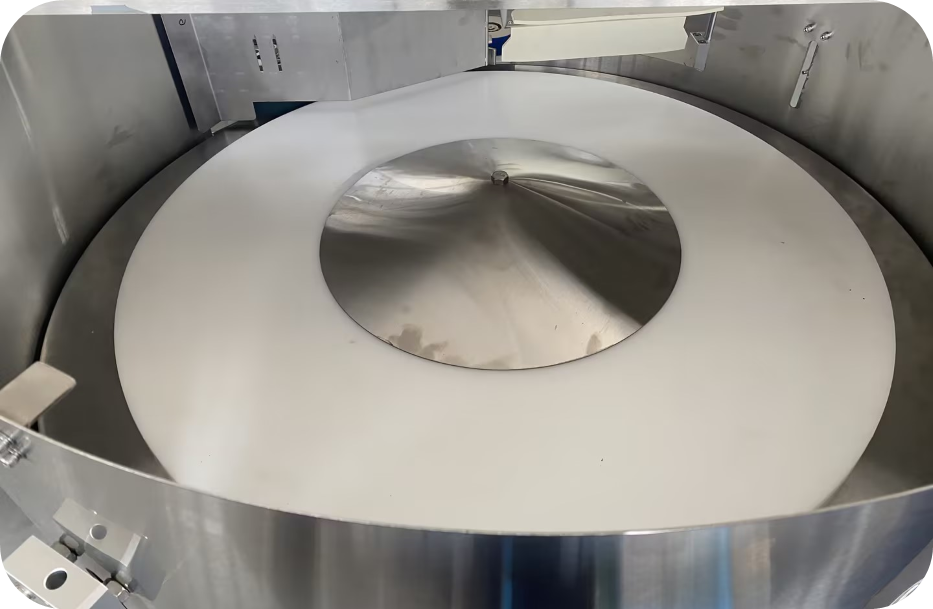

②बोतलवितरण(एक गोलाकार टर्नटेबल बोतलों को बोतल हैंडलिंग स्टेशन में खिलाता है, जो टर्नटेबल में बेल्ट को बढ़ा या घटाकर विभिन्न बोतलों के व्यास के लिए इस्तेमाल किया जा सकता है)
③बोतल को लात मारें (बोतलों के छँटाई में आसानी के लिए ओवरलैपिंग बोतलों को खारिज करें)
④बोतल को हुक करें (बॉटल हुक डिवाइस का उपयोग करके बोतल के मुंह को आगे की ओर मोड़कर बोतल हुक को खड़ी रखें)
⑤खड़े होने वाली बोतलें (बोतल के नीचे को आगे की ओर मोड़कर बोतल को खड़े करने के लिए बोतल के खड़े होने की तंत्र के साथ)
⑥फ्लास्क फ़ीडिंग आउटखड़ीबोतल को कन्वेयर बेल्ट के माध्यम से भरने के स्टेशन तक पहुंचाया जाता है)
⑦उलटी हुई बोतलों को खारिज करना (फोटो के माध्यम से उलटी हुई बोतलों का पता लगाना)-विद्युत, यांत्रिक उल्टा करने वाला उपकरण स्वचालित रूप से बोतलों को ऊपरी बोतल हॉपर में फेंक देता है)
. लाभ
7.1.यह मॉडल बोतल छँटाई और वितरण के लिए सर्वो मोटर नियंत्रण का उपयोग करता है, जो स्थिर, विश्वसनीय है, और बोतल छँटाई का अच्छा प्रभाव है।
7.2.व्यापकता:विनिर्देशों को बदलने के लिए किसी भी मोल्ड को बदलने की आवश्यकता नहीं होती है, जिससे समायोजन सुविधाजनक और तेज़ हो जाता है।बस टर्नटेबल के अंदर बेल्ट की संख्या बदलते हैं और चौड़ाई देखने के लिए बोतल छँटाई बेल्ट समायोजित.
7.3.अधिक स्थिर बोतल वितरणःबोतलों के डिस्पेंसर बेल्ट का झुकाव डिजाइन क्षैतिज संरचना की तुलना में उचित कोण पर झुकाव पर बोतल के बफर बल को कम करता है,इसे बोतल टॉप करने के लिए कम प्रवण बना रहा है.
7.4.स्वचालित बोतल-खाद्यता समारोहः ऑटोमैटिक बोतल-खाद्य समारोह केवल बोतल लिफ्ट में बोतल डालने की जरूरत है, और टर्नटेबल का पता लगाने फोटो-इलेक्ट्रिसिटी से लैस है,ताकि जब बोतल अपर्याप्त हो तो स्वचालित बोतल-खाद्यता का एहसास हो सके, जब बोतल पर्याप्त है, जब बोतल लिफ्ट में कोई बोतलें नहीं हैं, तो यह मैन्युअल हस्तक्षेप के बिना स्वचालित रूप से अलार्म करता है।
7.5.फोटोइलेक्ट्रिक के सामंजस्य के साथःजब बैक-चैनल कन्वेयर बेल्ट बोतल भीड़, बोतल रोक; जब बैक-चैनल कन्वेयर बेल्ट चिकनी है, फिर से बोतल,बैक-चैनल पैकेजिंग उपकरण के साथ सही कनेक्शन प्राप्त करने के लिए, पूरी मशीन मानव रहित संचालन का एहसास कर सकते हैं।
7.6स्थिति के आधार पर, यह एक फूंकने या यांत्रिक बोतल अस्वीकृति उपकरण से लैस किया जा सकता हैः जब एक बोतल उलटी होती है,रिजेक्शन डिवाइस स्वचालित रूप से उलटी हुई बोतल को संग्रह हॉपर में वापस लात मारता है.(यह फ़ंक्शन वैकल्पिक है)
