उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
GXT1000-4CK

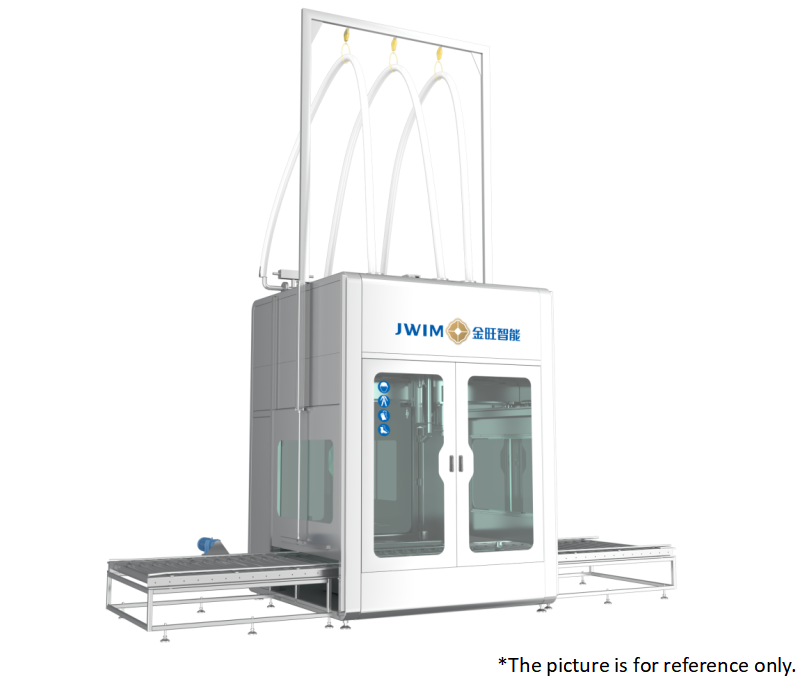

GXT1000-4CKवीवास्तविकएसखोज करनाएफबीमार& सीलगाना एमअकड़ना
1.परिचय
यह उपकरण बैरल माउथ पोजिशनिंग, अत्यधिक स्वचालित संरचना डिजाइन, एक मशीन में कैप अनलोडिंग, फिलिंग और कैपिंग को एकीकृत करने के लिए विजुअल एड्रेसिंग विधि को अपनाता है, जो ऑपरेटरों की श्रम तीव्रता और पर्यावरण प्रदूषण को काफी कम कर देता है। यह कई प्रकार के तरल पदार्थों की स्वचालित भरने की जरूरतों को पूरा कर सकता है, और गैर-फोमिंग और फोमिंग तरल पदार्थों को भरने की आवश्यकता को पूरा कर सकता है।
यह वास्तविक समय में वर्तमान भरने की मात्रा की निगरानी करने और नियंत्रक को प्रतिक्रिया देने के लिए वजन विधि को अपनाता है, जो बड़े भरने वाले विनिर्देशों के लिए तेज और सटीक भरने का एहसास करने के लिए सेट डेटा के अनुसार तेज और धीमी गति से भरने वाले नियंत्रण संकेतों को आउटपुट करता है।
2.कंटेनर जानकारी भरना
| आइटम का वर्गीकरण | छोटा खुलने और बंद होने वाला स्टील ड्रम GB/T325.5-2015 | प्लास्टिक ड्रम बी जीबी18191-2008 | |
| बैरल आकार(मिमी) | डी * | 575±2 | 580±10 |
| डी1* | 560±5 | 580±10 | |
| डी3 | 575±2 | 470±10 | |
| एच1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
| इंजेक्शन पोर्ट आकार (मिमी) | डी* | 55±2 | 55±2 |
| पी1* | 210±2 | 185±2 | |
| अन्य | क्षमता एल* | 200 | 200 |
3.कंटेनर जानकारी भरना
| नाम | पीarameteआर | आरनिशान |
| नाममात्र आयतन (एल) | 1000 | |
| नाममात्र आयतन (एल) | 1050 | |
| लंबाई (मिमी) | 1200 | |
| चौड़ाई (मिमी) | 1000 | |
| ट्रे के साथ ऊंचाई (मिमी) | 1160 | |
| आउटलेट व्यास भरना (मिमी) | 150 | |
| डिस्चार्ज आउटलेट व्यास (मिमी) | 50 | |
| कांटा खोलना (मिमी) | 100 | |
| मार्किंग प्लेट (टुकड़ा) | 1 | |
| आंतरिक पैकेजिंग वजन (किग्रा) | 14.0 | |
| कुल वजन (किग्रा) | ~54 |
4.तकनीकी मापदंड
| 1 | भरने की सीमा | 200-1000 किग्रा |
| 2 | स्नातक मूल्य | 200 ग्राम |
| 3 | परिशुद्धता भरना | <±1‰ * ① |
| 4 | भरने की गति | 200L: ≤35 BPH 1000L:≤9BPH* ② |
| 5 | कैपिंग विशिष्टता | 200LBarrelΦ50-Φ70mm टन बाल्टी ढक्कनΦ150-Φ200mm |
| 6 | लागू बाल्टी व्यास | 200एलबैरल:550-600मिमी, टन बाल्टी:1000×1200×1100मिमी |
| 7 | बाल्टी की ऊंचाई | 900-1100मिमी |
| 8 | परिवेश तापमान रेंज | 0-40℃ |
| 9 | सापेक्षिक आर्द्रता | 56-78%, गैर-संघनक |
| 10 | बिजली की आपूर्ति | ~380V 50Hz/5KW |
| 11 | वायुदाब | 0.6-0.8MPa |
| 12 | सामग्री का दबाव | ≤0.2MPa |
| 13 | फ़ीड खोलने की ऊंचाई | 2830 मिमी |
| 14 | फीडिंग पोर्ट का व्यास | Dn50 मानक फ़्लैंजेस |
| 15 | समग्र आयाम | 2500×2600×3600मिमी(LxWxL) |
*①लेबल की गई परिशुद्धता उपकरण के कारखाने छोड़ने से पहले जल परीक्षण की परिशुद्धता है,
वास्तविक भरने की सटीकता ग्राहक की सामग्री की चिपचिपाहट, तापमान, आने वाले दबाव स्थिरता और अन्य साइट स्थितियों के कारण भिन्न होती है।
* ② जल परीक्षण क्षमता के लिए कारखाना छोड़ने से पहले उपकरण के आधार पर लेबल की गई क्षमता,
ग्राहक साइट पर आने वाले पाइप दबाव, प्रवाह आकार के कारण वास्तविक भरने की गति। वास्तविक भरने की गति ग्राहक की साइट पर आने वाली पाइपलाइन के दबाव, प्रवाह के आकार, सामग्री की चिपचिपाहट और फोम के कारण भिन्न होती है।
तरल सतह पर भरना और तरल सतह के नीचे भरना, बैरल के नीचे भरना और अन्य कॉन्फ़िगरेशन आवश्यकताएं भी वास्तविक क्षमता को प्रभावित करेंगी।
5.विद्युत विन्यास
| एस.एन. | नाम | ब्रांड | चित्र |
| 1 | वजन प्रणाली | मेटलर टोलेडो | |
| 2 | पीएलसी | श्नाइडर | |
| 3 | टच स्क्रीन | श्नाइडर | |
| 4 | पलटनेवाला | श्नाइडर | |
| 5 | फोटोइलेक्ट्रिक की गिनती | बीमार | |
| 6 | निकटता बटन | श्नाइडर | |
| 7 | दाब स्विच | एसएमसी | |
| 8 | सोलेनोइड वाल्व | एफटीईसी | |
| 9 | बटन | श्नाइडर | |
| 10 | चेतावनी रोशनी | श्नाइडर | |
| 11 | ब्रेकर | श्नाइडर |

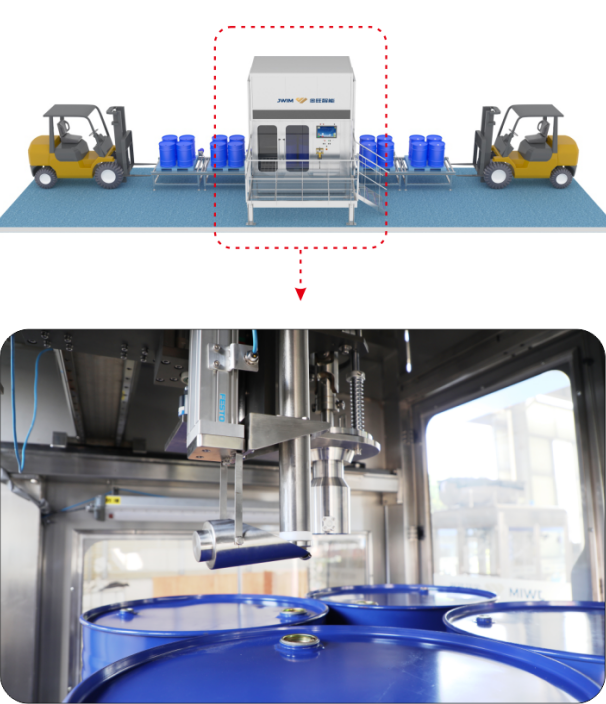

6.200L - भरने का तरीका
भरने की मशीन की स्थिति में चार खाली बैरल का एक पैलेट, टोपी को उतारने के लिए मुंह के लिए दृश्य स्वचालित खोज, सिर के स्वचालित समकक्षों को भरना, सिर को नीचे भरना, तेज प्लस, धीमी गति से प्लस, शट-ऑफ वाल्व की मात्रा, सिर को ऊपर उठाना, टोपी के मुंह की स्वचालित खोज, पूर्ण बैरल बाहर, खाली बैरल अंदर।

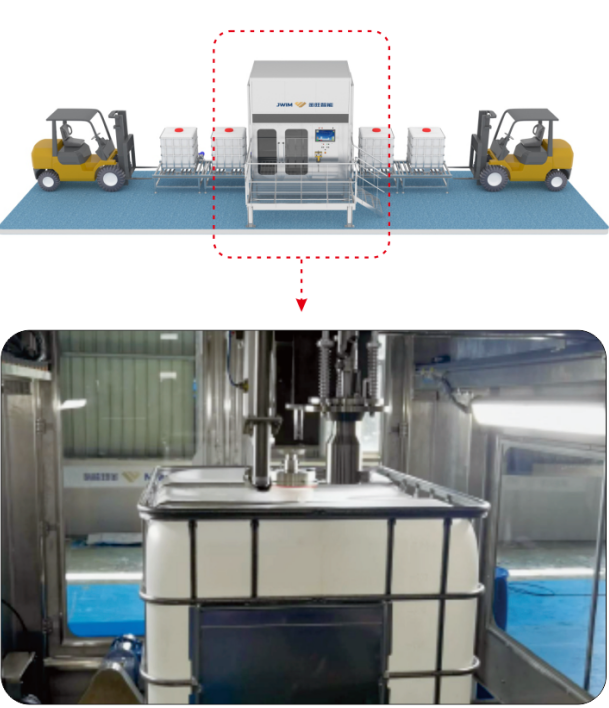

7.टन ड्रम-- भरने का तरीका
भरने की मशीन की स्थिति में एकल खाली बैरल का एक पैलेट, टोपी को उतारने के लिए मुंह के लिए दृश्य स्वचालित खोज, सिर के स्वचालित समकक्षों को भरना, सिर को नीचे भरना, तेज प्लस, धीमी गति से प्लस, शट-ऑफ वाल्व की मात्रा, सिर को ऊपर उठाना, टोपी के मुंह के लिए स्वचालित खोज, बैरल से पूर्ण बैरल बाहर, खाली बैरल में।
8.
फ़ायदा
8.1उच्चा परिशुद्धि:वजन और भरने की प्रणाली अपनाएं(अमेरिकन मेटलर टोलेडो लोड सेल) कोभरने और मापने की उच्च परिशुद्धता सुनिश्चित करें।

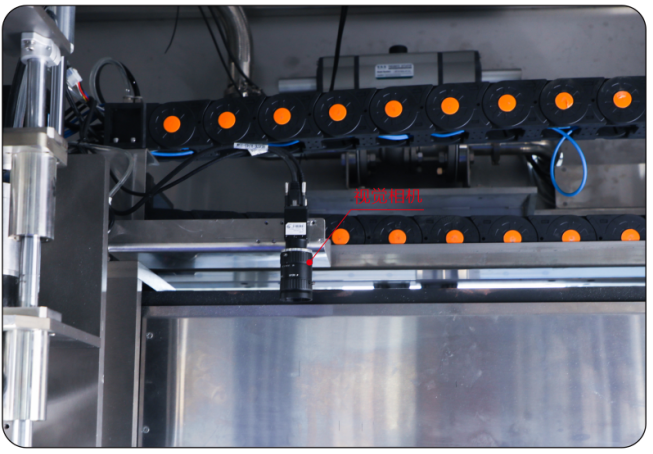

8.2दृश्य स्थिति और संबोधन:फिलिंग स्टेशन में सिंगल बैरल या चार बैरल का एक फूस, औद्योगिक कैमरे के माध्यम से कैप, फिलिंग, कैपिंग को हटाने के लिए मुंह ढूंढें।

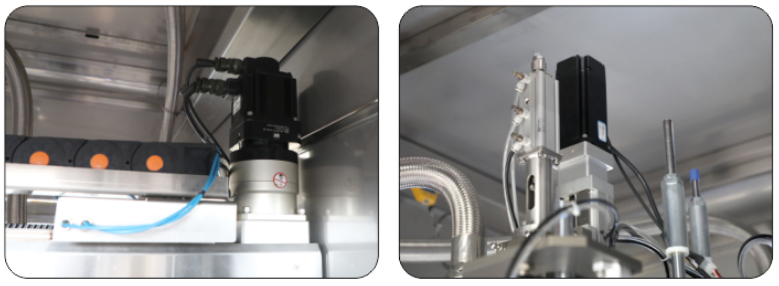

8.3सटीक स्थिति:समग्र पास दर सुनिश्चित करने के लिए फिलिंग हेड के क्षैतिज और ऊर्ध्वाधर अनुवाद और उठाने को सर्वो मोटर्स द्वारा नियंत्रित किया जाता है।
8.4व्यापक प्रयोज्यता:फिलिंग और कैपिंग एक-दो संरचना को अपनाती है, यानी एक फिलिंग हेड, 200L ड्रम के लिए एक कैपिंग हेड और टन ड्रम के लिए एक कैपिंग हेड, जो प्रत्येक ड्रम प्रकार की आवश्यकताओं को पूरा कर सकता है।

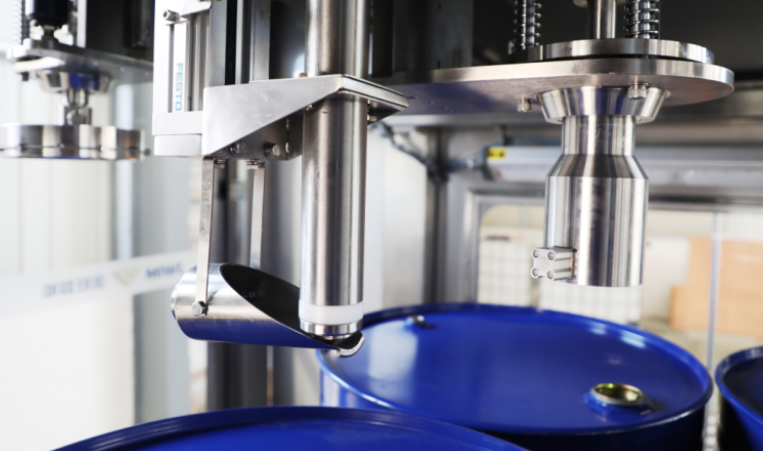

8.5कोई टपकना नहीं:भरने का काम पूरा होने के बाद, तरल प्राप्त करने वाला कप स्वचालित रूप से भरने वाले सिर पर अवशिष्ट सामग्री एकत्र करता है ताकि यह सुनिश्चित हो सके कि भरने की प्रणाली में कोई टपकाव न हो।

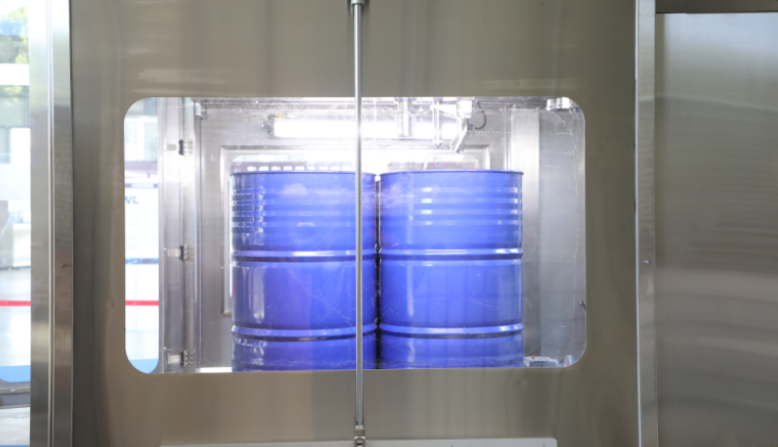

8.6स्वचालित स्लाइडिंग दरवाजा:जब खाली ड्रम को ड्रम रोलर पर ले जाया जाएगा, तो स्लाइडिंग दरवाजा स्वचालित रूप से खुल जाएगा, और खाली ड्रम को स्वचालित माउथ-सर्चिंग स्टेशन पर भेज दिया जाएगा।
8.7 समग्र भरने की गति को प्रभावित किए बिना मीटरिंग सटीकता सुनिश्चित करने के लिए तेज और धीमी गति से भरने की गति को अपनाना। मॉड्यूल गोता तंत्र के साथ, यह तरल सतह पर या उसके नीचे भरने को अपनाता है, जो गैर-फोमिंग या थोड़ा फोमिंग सामग्री को भरने के लिए उपयुक्त है।
8.8 फिलिंग हेड बैरल से टकराने के अलार्म फ़ंक्शन को अपनाता है, जो फील्ड कर्मियों को समय पर समायोजित करने की याद दिलाता है; कैपिंग हेड को लचीले बफर और सेल्फ-पोजीशनिंग माउथ-सीकिंग के साथ डिज़ाइन किया गया है, जो कैपिंग पास दर में प्रभावी ढंग से सुधार करता है।

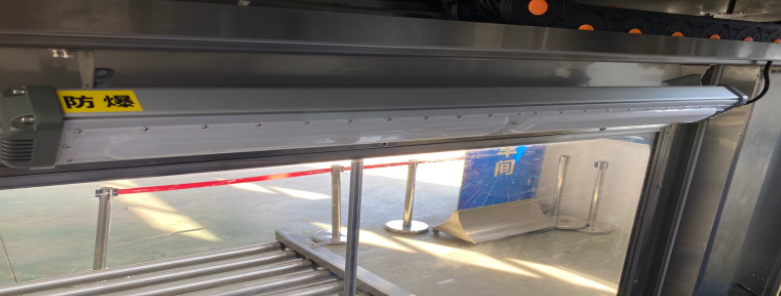

8.9 मुख्य मशीन विस्फोट-प्रूफ प्रकाश व्यवस्था से सुसज्जित है, जो कर्मियों के लिए रात में काम करने के लिए सुविधाजनक है और साथ ही विस्फोट-प्रूफ की आवश्यकताओं को पूरा करती है।
8.10 पूरी मशीन अपनाती हैनवीनतम श्नाइडर विद्युत नियंत्रण प्रणाली,स्थिर नियंत्रण और अपेक्षाकृत कम ऊर्जा खपत के साथ।
