उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
CC300-2-2

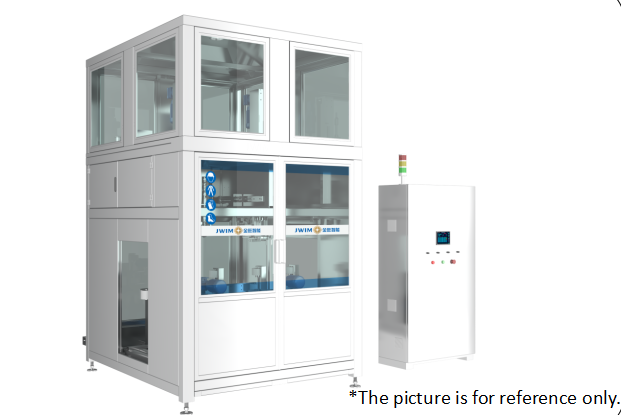

CC300-2-2 फिक्स्ड क्वांटिटी वेट फिलिंग मशीन
1. परिचय
CC300-2-2 फिक्स्ड क्वांटिटी वेट फिलिंग मशीन वास्तविक समय में वर्तमान फिलिंग मात्रा की निगरानी करने और नियंत्रक को फीडबैक देने के लिए वजन प्रणाली को अपनाती है, जो बड़े कंटेनरों की तेज़ और सटीक फिलिंग प्राप्त करने के लिए निर्धारित डेटा के अनुसार तेज़ और धीमी फिलिंग नियंत्रण सिग्नल आउटपुट करती है। यह झाग वाले और बिना झाग वाले दोनों प्रकार के तरल पदार्थों की स्वचालित फिलिंग की ज़रूरतों को पूरा कर सकती है। साथ ही, यह स्वचालित रूप से ढक्कन हटाने (अनलोडिंग) और ढक्कन लगाने (कैपिंग) का कार्य कर सकती है।
2. मशीन के आयाम
3. फिलिंग कंटेनर की जानकारी
वर्गीकरण
| छोटे मुंह वाले/बंद स्टील ड्रम GB/T325.5-2015 | B टाइप प्लास्टिक ड्रम | |
ड्रम के आयाम (मिमी) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
इंजेक्शन पोर्ट के आकार (मिमी) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| अन्य | L* | 200 | 200 |
4. तकनीकी पैरामीटर
| 1 | कंटेनर के मुंह का व्यास | Φ55-65मिमी |
| 2 | कंटेनर का व्यास | फिलिंग कंटेनर जानकारी तालिका देखें। *कस्टमाइज़ेशन स्वीकार किया जा सकता है। |
| 3 | फिलिंग रेंज | 200L
|
| 4 | डिवीजन मान | 100g |
| 5 | फिलिंग सटीकता | ±0.1% *①
|
| 6 | क्षमता | 40-45 ड्रम/घंटा (200L) *②
|
| 7 | उत्पाद फीडिंग ऊंचाई | 2198मिमी |
| 8 | वायु दबाव | 0.6-0.8MPa |
| 9 | पावर स्रोत | ~380V 50Hz/3KW |
| 10 | बाहरी आयाम | 1800×1760×3255मिमी (L×W×H) |
| 11 | वजन | लगभग 1200Kg |
*① चिह्नित सटीकता उपकरण के कारखाने से बाहर निकलने से पहले पानी के परीक्षण की सटीकता है।
ग्राहक के पदार्थ की श्यानता (विस्कोसिटी), तापमान, इनकमिंग दबाव की स्थिरता और अन्य क्षेत्र स्थितियों के प्रभाव के कारण वास्तविक फिलिंग सटीकता भिन्न हो सकती है।
*② चिह्नित क्षमता उपकरण के कारखाने से बाहर निकलने से पहले पानी के साथ परीक्षण क्षमता पर आधारित है;
वास्तविक फिलिंग गति ग्राहक के ऑन-साइट इनकमिंग पाइपलाइन दबाव और प्रवाह दर पर निर्भर करती है।
पदार्थ की श्यानता और झाग के कारक अलग-अलग होते हैं; सतह पर फिलिंग, सतह के नीचे फिलिंग और बॉटम फिलिंग जैसी कॉन्फ़िगरेशन आवश्यकताओं में अंतर भी वास्तविक उत्पादन क्षमता को प्रभावित करेगा।
5. इलेक्ट्रिकल कॉन्फ़िगरेशन
| क्र.सं. | नाम | ब्रांड | |
| 1 | वजन प्रणाली (वेइंग सिस्टम) | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | HMI | Schneider | |
| 4 | इन्वर्टर | Schneider | |
| 5 | काउंटिंग सेंसर | SICK | |
| 6 | प्रॉक्सिमिटी स्विच | Schneider | |
| 7 | प्रेशर गेज | SMC | |
| 8 | सिलेंडर | FTEC | |
| 9 | सोलेनॉइड वाल्व | FTEC | |
| 10 | बटन | Schneider | |
| 11 | अलार्म लाइट | Schneider | |
| 12 | सर्किट ब्रेकर | Schneider |
6. फायदे
6.1. प्रक्रिया: मैनुअल ड्रम प्लेसिंग——ऑटो ड्रम फीडिंग——ऑटो कैप अनलोडिंग——ऑटो वेट फिलिंग——ऑटो कैपिंग——ऑटो ड्रम डिस्चार्ज (नोट: कैप अनलोडिंग के बाद, कैप कन्वेयर के माध्यम से कैपिंग स्टेशन में तैयार रहती है)।

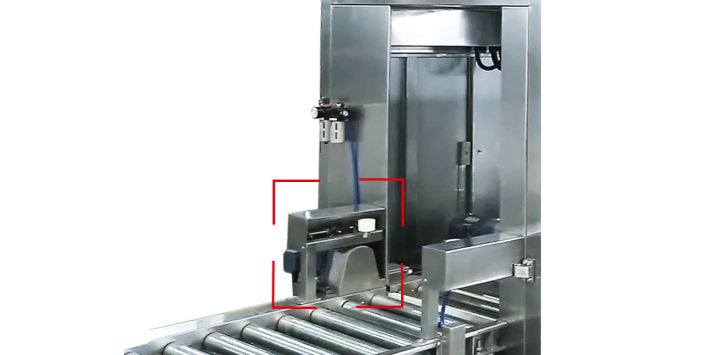

6.2. ड्रम फीडिंग, ड्रम डिवाइडिंग और ड्रम रिटेनिंग मैकेनिज्म, खाली ड्रम के लिए सटीक और दृढ़ ड्रम विभाजन और बकेट रिटेनिंग मैकेनिज्म प्राप्त करने के लिए कनेक्टिंग रॉड तंत्र को आगे बढ़ाने हेतु दोनों तरफ सिलेंडर को अपनाता है। जब फिलिंग पूरी हो जाती है, और जब भरा हुआ ड्रम अगले स्टेशन पर ले जाया जाता है, तो बकेट रिटेनिंग सिलेंडर पीछे हट जाता है और खाली बकेट फिलिंग मशीन में प्रवेश कर जाती है।
6.3. दो खाली ड्रम एक इकाई के रूप में एकीकृत मशीन में प्रवेश करते हैं। ड्रम रोलर द्वारा रखे जाते हैं, स्वचालित कैप अनलोडिंग होती है, फिलिंग नोजल स्वचालित रूप से ड्रम के मुंह पर केंद्रित होता है, फिलिंग नोजल नीचे जाता है, तेज़ और धीमी फिलिंग होती है। फिलिंग के बाद नोजल ऊपर जाता है, स्वचालित कैपिंग होती है, भरा हुआ ड्रम बाहर निकल जाता है और खाली ड्रम अंदर आता है।

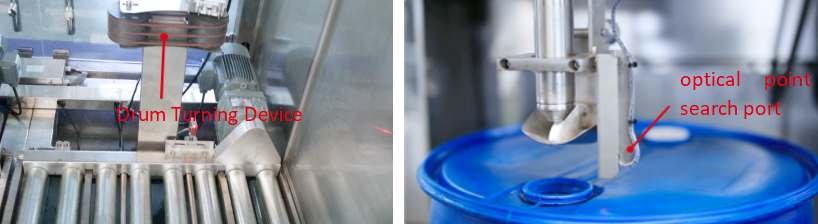

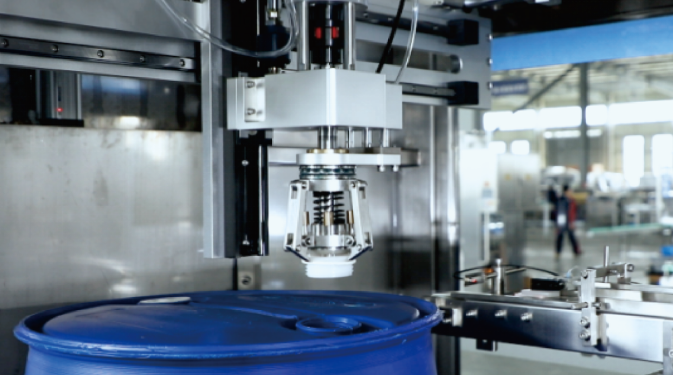

6.4. ऑटो कैप अनलोडिंग और कैपिंग सिस्टम: यह ड्रमों पर स्वचालित कैप अनलोडिंग और कैपिंग कर सकता है। (वॉटर-प्रूफ कैप को मैनुअल रूप से संभालना होगा)
6.5. समग्र फिलिंग गति को प्रभावित किए बिना फिलिंग की सटीकता सुनिश्चित करने के लिए तेज़ और धीमे फिलिंग वाल्व को अपनाया गया है। फिलिंग नोजल डाइविंग मैकेनिज्म के साथ, यह तरल सतह के ऊपर या नीचे दोनों जगह फिलिंग कर सकता है, जो बिना झाग या हल्के झाग वाले उत्पादों को भरने के लिए उपयुक्त है।
6.6. उच्च सटीकता: उच्च फिलिंग सटीकता सुनिश्चित करने के लिए वेइंग फिलिंग (यूएस मेटलर टोलेडो वेइंग सेंसर)।

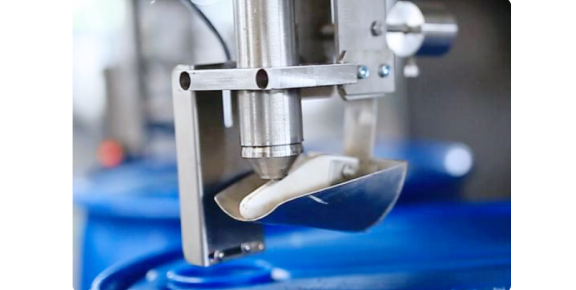

6.7. फिलिंग हेड एक घूमने वाले लिक्विड कप से सुसज्जित है। फिलिंग के बाद, उत्पाद को लीक होने और कंटेनर को दूषित करने से रोकने के लिए लिक्विड कप फिलिंग हेड पर बचे हुए पदार्थ को एकत्र करेगा।
6.8. परिचालन स्थिरता को नियंत्रित करने के लिए मशीन फ्रांस श्नाइडर नियंत्रण प्रणाली का उपयोग करती है। साथ ही, यह नियंत्रण प्रणाली कम ऊर्जा खपत वाली है। अन्य निर्माताओं द्वारा उपयोग किए जाने वाले विभिन्न विविध ब्रांडों की तुलना में, फ्रांस श्नाइडर नियंत्रण प्रणाली में उच्च स्तर की सुरक्षा, स्थिर विश्वसनीयता और सुरक्षा स्तर, सेवा जीवन है, विशेष रूप से इसके मिलान के बाद के अपग्रेड में अधिक फायदे हैं।
6.9. मशीन के शीर्ष पर एक एयर आउटलेट आरक्षित है, जो कार्यशाला के उत्पादन वातावरण को सुनिश्चित करने के लिए ग्राहक के एयर डायवर्जन सिस्टम से जुड़ सकता है।
6.10. एकाधिक कार्य स्टेशन (मल्टीपल वर्किंग स्टेशन): वर्षों के बाज़ार अनुभव के अनुसार, मशीन कैप अनलोडिंग, कैपिंग और फिलिंग को अलग कर सकती है। उच्च दक्षता, सटीकता और बिना किसी विचलन के परिणाम प्राप्त करने के लिए प्रत्येक क्रिया अलग से काम करती है।
