उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
एफएक्स-4एएस

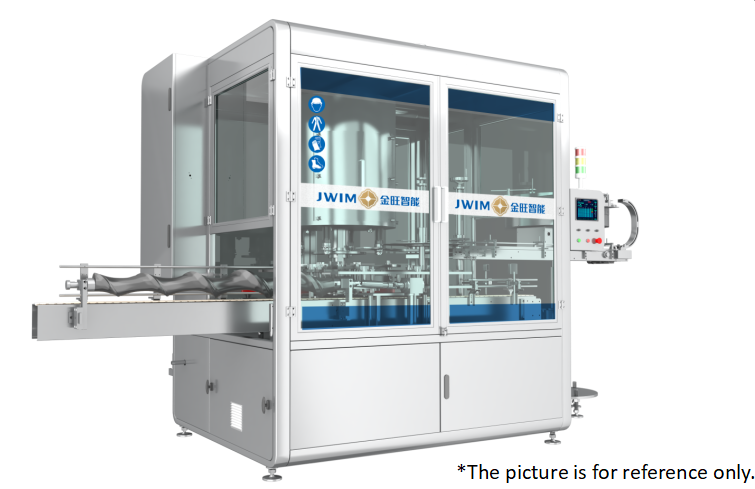

एफएक्स-4एएस स्वचालित रोटरी कैपिंग मशीन
1. परिचय
यह मशीन बैरल इनलेट, कैप प्रबंधन, कैपिंग और बैरल आउटलेट को एकीकृत करती है, ग्रैस्पिंग कैप पोजिशनिंग कैपिंग को अपनाती है, और पूरी मशीन रोटरी संरचना की है। कैपिंग की प्रक्रिया में, बैरल को कोई चोट नहीं, कैप को कोई चोट नहीं लगती है, उच्च कैपिंग दक्षता, उच्च पास दर, सुचारू संचालन, उपयोग की विस्तृत श्रृंखला, और समान विदेशी उत्पादों के साथ तुलनीय हो सकती है।
यह मशीन विभिन्न विशिष्टताओं के सभी प्रकार के कांच या प्लास्टिक ड्रमों के लिए स्वचालित स्क्रूइंग के लिए उपयुक्त है, स्क्रैपिंग प्लेट द्वारा ले जाए गए कैप को पकड़ने के लिए कैप ग्रैबर का उपयोग करती है, ड्रम रोटेशन की प्रक्रिया में बाहरी कैप की स्क्रूइंग को पूरा करती है। पूरी मशीन पीएलसी नियंत्रण, टच ह्यूमन-मशीन इंटरफ़ेस, सुविधाजनक और सहज संचालन को अपनाती है।
2.मशीन आयाम
3.तकनीकी पैरामीटर
| 1 | उत्पादन क्षमता |
≤4000BPH * वास्तविक क्षमता उत्पाद आकार, पैकेज सामग्री, सामग्री विशेषताओं आदि के अनुसार भिन्न होती है। |
| 2 | योग्यता दर | 99.9% |
| 3 | लागू बैरल प्रकार |
ड्रम व्यास Φ(60-150)*(180-350)मिमी फ्लैट बैरल (90×60) -(280×180)मिमी |
| 4 | कैप विनिर्देश | व्यास Φ25-60मिमी, ढक्कन ऊंचाई 20-40मिमी |
| 5 | कैपिंग हेड्स की संख्या | 4PCS |
| 6 | वायु दाब | 0.6-0.8MPa |
| 7 | बिजली स्रोत | ~380V 50Hz |
| 8 | शक्ति | 2.53KW |
| 9 | वजन | 2000Kg |
| 10 | समग्र आयाम | 3390×1550×2380मिमी (L×W×H) |
4.विद्युत विन्यास
| SN | नाम | ब्रांड | |
| 1 | पीएलसी | शनाइडर | |
| 2 | टच स्क्रीन | शनाइडर | |
| 3 | इन्वर्टर | शनाइडर | |
| 4 | काउंटिंग ऑप्टोइलेक्ट्रॉनिक्स | SICK | |
| 5 | स्विचिंग पावर सप्लाई | शनाइडर | |
| 6 | प्रेशर स्विच | SMC | |
| 7 | न्यूमेटिक सिलेंडर | FTEC/AIRTAC | |
| 8 | सोलेनोइड वाल्व | FTEC | |
| 9 | बटन | शनाइडर | |
| 10 | ब्रेकर | शनाइडर |
5.कार्य प्रक्रिया

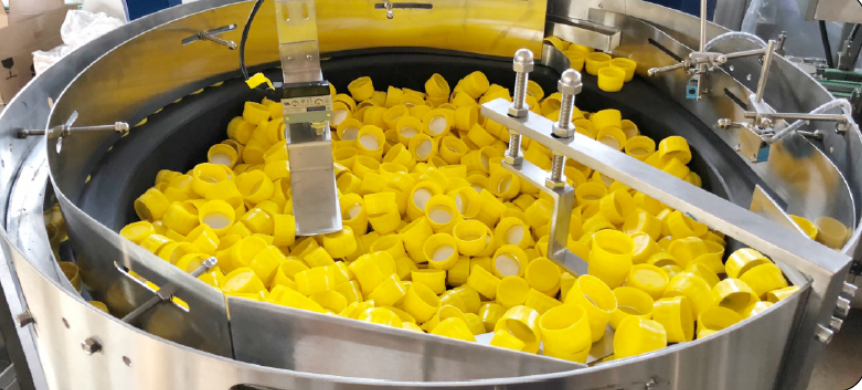

①कैप प्रबंधन (टर्नटेबल प्रकार कैप प्रबंधन, सकारात्मक कैप ड्रॉप कैप में
खांचे में, नकारात्मक कैप कैप प्रबंधन उपकरण पर वापस किक किया जाता है)
②बैरल फीडिंग (बैरल में बैरल को अलग करने के लिए स्क्रू का उपयोग करना)

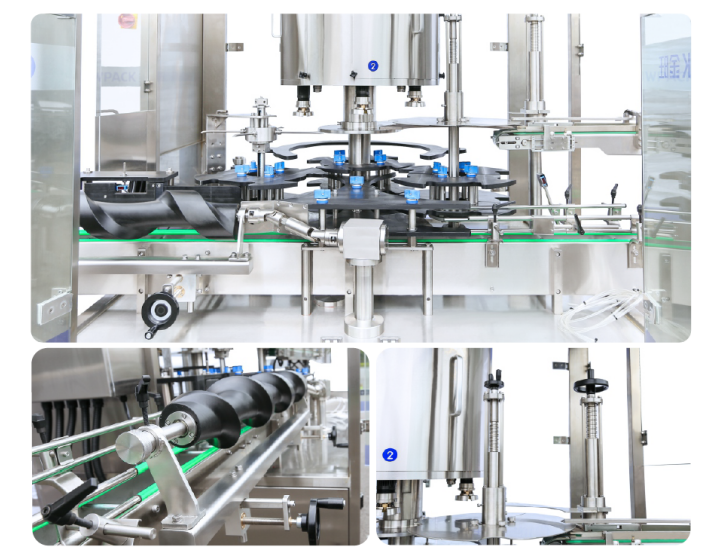

③कैप फीड करें (कैप कन्वेयर पर कैप को कैप स्क्रैपिंग डिस्क द्वारा कैप ग्रैबिंग ट्रैक में खुरच दिया जाएगा)

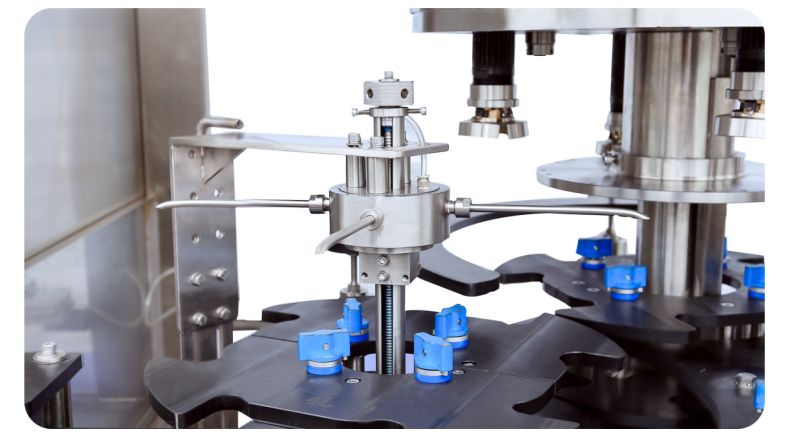

④कैप ग्रैस्प करें (ग्रैस्पिंग टूल द्वारा रेल पर कैप को पकड़ें, कैपिंग के लिए तैयार)
⑤कैपिंग (कैपिंग शुरू करें, स्टार व्हील डिस्क पोजिशनिंग)
⑥बाल्टी डिस्चार्ज (स्क्रूइंग का अंत, बाल्टी को बाल्टी डिस्चार्जिंग स्टार व्हील डिस्क द्वारा उपकरण से डिस्चार्ज किया जाता है)
6. लागू बैरल प्रकार
कृषि रसायन, फाइन केमिकल्स, दैनिक रसायन, उर्वरक, तेल और अन्य उद्योगों में 1-5L बैरल की स्वचालित कैपिंग में व्यापक रूप से उपयोग किया जाता है।
7. लाभ
7.1उच्च कैपिंग दर, समायोज्य टॉर्क, सुविधाजनक और तेज, अच्छा स्थिरता।
7.2अच्छा बहुमुखी प्रतिभा: विभिन्न प्रकार के कैप के लिए, संबंधित स्क्रू कैप ग्रिपिंग हेड का चयन किया जाता है, एंटी-थेफ्ट कैप, स्ट्रॉ हैट कैप पर भी लागू होता है।
7.3 क्विक-फिट मोल्ड डिज़ाइन, बिना औजारों के मोल्ड बदलना, और विभिन्न बैरल प्रकार मोल्ड एनग्रेविंग लोगो के अनुसार, बैरल विनिर्देशों को बदलना अधिक सुविधाजनक और तेज है, बैरल प्रकार स्विचिंग समय कम है।
7.4सुरक्षित उत्पादन के आधार पर

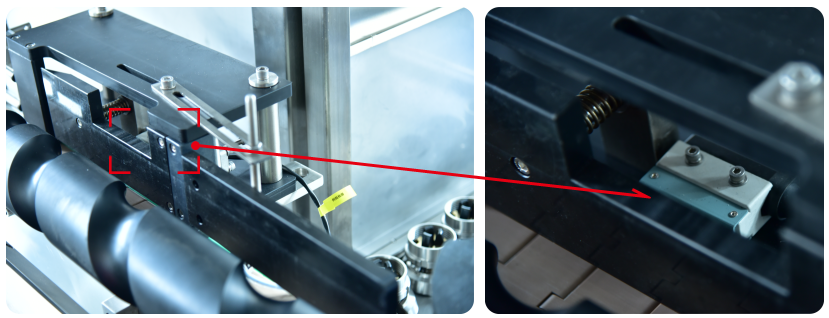

①कैपिंग मशीन उल्टे बोतल से लैस है, फंसी हुई बोतल डिटेक्शन स्विच, जब उल्टी बैरल या फंसी हुई बोतल होती है तो उपकरण स्वचालित रूप से बंद हो जाता है, ताकि ट्विस्ट या स्टार व्हील को नुकसान से बचाया जा सके।
②सभी ड्राइव क्लच लिमिट प्रोटेक्शन स्विच से लैस हैं, बोतल स्टार व्हील जाम बकेट या स्पिंडल टॉर्क ओवरलोड में और बाहर स्वचालित क्लच और शटडाउन अलार्म, उपकरण को नुकसान से बचाने और सेवा जीवन में सुधार करने के लिए। बाजार में अन्य समान कैपिंग मशीनों में यह कार्य नहीं है।7.5

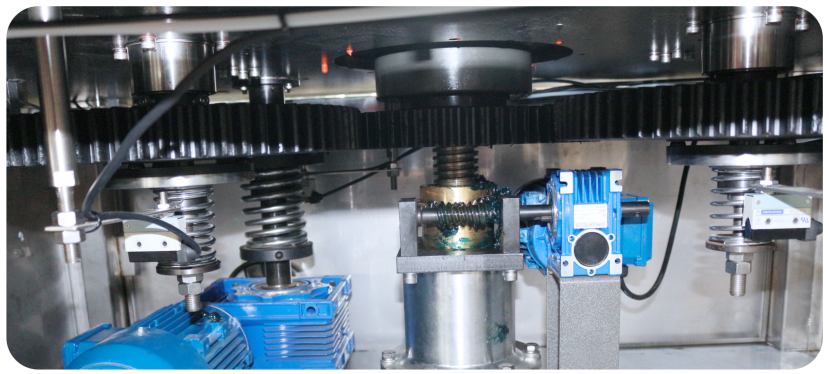

मानवकृत डिजाइन: दुनिया के शीर्ष कैपिंग मशीन निर्माताओं AROL (Krones कैपिंग विशेष सहायक व्यवसाय) डिजाइन संरचना का संदर्भ, स्वचालित मोटर लिफ्ट (टच स्क्रीन या पॉइंटिंग बटन) + अर्ध-स्वचालित हैंडल लिफ्टिंग और एडजस्टिंग मोड का समर्थन करता है, विनिर्देशों को आसानी से और जल्दी से समायोजित करना। वर्तमान में बाजार में समान कैपिंग मशीन या तो मैन्युअल रूप से समायोजित की जा सकती है, कोई स्वचालित लिफ्टिंग फ़ंक्शन नहीं है या त्रिकोणीय बेल्ट ड्राइव का उपयोग करती है, शक्ति नहीं होने पर मैन्युअल रूप से नहीं उठाया जा सकता है, समायोजन अधिक बोझिल है।7.6 नाइट्रोजन फिलिंग फ़ंक्शन को कैप को स्क्रू करने से पहले जोड़ा जा सकता है, और आरक्षित पाइपलाइन को ग्राहक के नाइट्रोजन स्रोत से जोड़ा जा सकता है।
(यह फ़ंक्शन वैकल्पिक है।)7.7 फोटोइलेक्ट्रिक डिटेक्शन कैप प्रबंधन प्रणाली, सरल और स्थिर समायोजन, उच्च योग्यता दर। कैप स्ट्रेचर का अतिरिक्त-बड़ा आकार, अधिक कैप स्टोरेज क्षमता, अधिक स्थिर कैप स्ट्रेचर।
7.8 पूरी मशीन इलेक्ट्रॉनिक नियंत्रण प्रणाली
फ्रेंच शनाइडर कॉन्फ़िगरेशन को अपनाती है, एकीकृत इलेक्ट्रॉनिक नियंत्रण प्रणाली अधिक स्थिर और विश्वसनीय, सुरक्षित और हरित, कम ऊर्जा खपत है।
अपनी पूछताछ सीधे हमें भेजें
