उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
DXD-180D

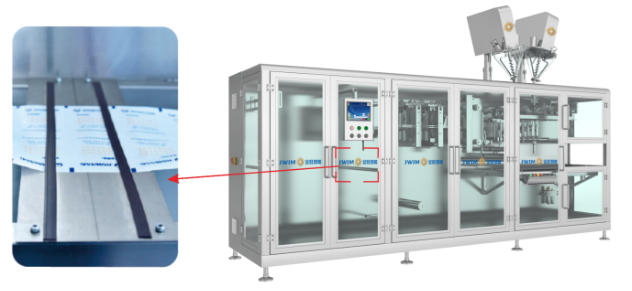

डीएक्सडी-180डीस्वचालित क्षैतिज फिल्म रोल पैकेजिंग मशीन
1.परिचय
उपकरण में मोटर फिल्म रिलीज़ करना, बैग बनाना, बैग बॉटम सीलिंग, मिडिल सीलिंग, वर्टिकल सीलिंग, सर्वो बैग पुलिंग, कतरनी, बैग खोलना और भरना, बैग ट्रांसफर, बैग टॉप सीलिंग और अन्य तंत्र शामिल हैं। मोटर प्रत्येक तंत्र की समन्वित क्रियाओं को पूरा करने के लिए मुख्य शाफ्ट पर प्रत्येक कैम को चलाती है, और मुख्य शाफ्ट पर एनकोडर स्थिति सिग्नल को वापस फीड करता है। पीएलसी के प्रोग्राम योग्य नियंत्रण के तहत, फिल्म रोल → बैग बनाना → बैग बनाना → भरना → सीलिंग → तैयार उत्पाद परिवहन का एहसास होता है। फ़ंक्शन रोल फिल्म बैग के पूरी तरह से स्वचालित उत्पादन का एहसास करता है।
मशीन में उचित डिज़ाइन और नवीन उपस्थिति है। यह मानक स्ट्राइप सीलिंग को अपनाता है। भरने वाली मशीन को प्रतिस्थापित करके, मशीन स्वचालित रूप से विभिन्न सामग्रियों जैसे पाउडर, कणिकाओं, निलंबित एजेंटों, पायसीकारी सांद्रता और जलीय एजेंटों को भर सकती है। पूरी मशीन SUS304 स्टेनलेस स्टील से बनी है, जिसका अत्यधिक संक्षारक सामग्रियों पर अच्छा संक्षारण-रोधी प्रभाव होता है। प्लेक्सीग्लास का बाहरी आवरण धूल के रिसाव को रोकता है और अधिक पर्यावरण के अनुकूल और प्रदूषण मुक्त है।
2.उपकरण आयाम
3.तकनीकी मापदंड
| 1 | उत्पादन क्षमता |
एकल बैग: 50 ग्राम: 30-43 बैग/मिनट; 100 ग्राम: 30-40 बैग/मिनट डबल बैग/डबल सिंगल बैग: 80-120 बैग/मिनट *वास्तविक उत्पादन क्षमता उत्पाद के आकार, पैकेजिंग सामग्री, सामग्री विशेषताओं आदि के आधार पर भिन्न होती है। |
| 2 | लागू बैग प्रकार | सिंगल बैग, डबल बैग, डबल सिंगल बैग |
| 3 | पैकेज का आकार |
एकल बैग: 70×100 मिमी (न्यूनतम); 180×210मिमी (अधिकतम) डबल बैग/डबल सिंगल बैग: 70×100 मिमी (न्यूनतम); 90×160मिमी (अधिकतम) |
| 4 | पैकिंग क्षमता |
अधिकतम भरने की मात्रा: 200 मि.ली *भरण क्षमता सीमा कच्चे माल के भौतिक गुणों और फीडिंग डिवाइस के आधार पर भिन्न होती है। |
| 5 | सटीकता भरना |
±0.5 ग्राम (50 ग्राम); ±1 ग्राम (100-200 ग्राम); *मापने की सटीकता सामग्री की विशेषताओं, भरने की मात्रा और फीडिंग डिवाइस के आधार पर भिन्न होती है |
| 6 | रोल फिल्म का आकार | आंतरिक व्यास: Φ70-80 मिमी बाहरी व्यास: ≤Φ500 मिमी |
| 7 | धूल हटाने वाले पाइप का व्यास | Φ59मिमी |
| 8 | शक्ति | ~380V 50Hz/5.6KW |
| 9 | वायु की खपत | 700L/मिनट |
| 10 | उपकरण का आकार | 3525×1000×1550मिमी(एल×डब्ल्यू×एच) |
| 11 | कुल वजन | लगभग 1900 कि.ग्रा |
4.फायदा

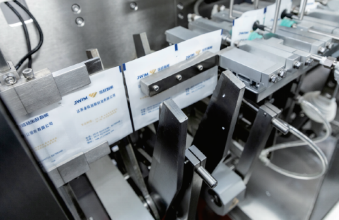

①फिल्म रिलीज और स्वचालित फिल्म फीडिंग②रिबन कोडिंग (वैकल्पिक)③फिल्म निर्माण④बॉटम सील⑤सेंट्रल सील
⑥ऊर्ध्वाधर सील⑦डायमंड टियर (वैकल्पिक)⑧वर्चुअल कट⑨सर्वो होल्डिंग बैग⑩काटो⑪बैग खोलो
⑫भरना⑬वजन प्रतिक्रिया (वैकल्पिक)⑭शीर्ष सील⑮तैयार उत्पाद आउटपुट
5.विद्युत विन्यास
| एस.एन. | नाम | ब्रांड | |
| 1 | पीएलसी | श्नाइडर | |
| 2 | टच स्क्रीन | श्नाइडर | |
| 3 | फ्रिक्वेंसी परिवर्तक | श्नाइडर | |
| 4 | सर्वर सिस्टम | श्नाइडर | |
| 5 | कलर मार्क डिटेक्टर | SUNX जापानी विजन | |
| 6 | बिजली की आपूर्ति बदलना | श्नाइडर | |
| 7 | वैक्यूम जेनरेटर | एसएमसी | |
| 8 | ठंडक के लिये पंखा | सुनोन | |
| 9 | एनकोडर | OMRON | |
| 10 | बटन | श्नाइडर | |
| 11 | ब्रेकर | श्नाइडर |
6.उपकरण लाभ
कुशल, सुरक्षित और पर्यावरण के अनुकूल
6.1 एक सरल और अधिक कुशल ऑपरेटिंग सिस्टम और एकीकृत बुद्धिमान प्रणाली आपके ऑपरेशन को सरल बनाती है और इसे एक क्लिक से पूरा किया जा सकता है।
6.2तापमान नियंत्रण एकीकृत मॉड्यूल: वास्तविक समय में तापमान परिवर्तन की निगरानी करें, और ऑपरेशन एक नज़र में स्पष्ट है। यह सीलिंग की विश्वसनीयता सुनिश्चित करने और पैक किए गए उत्पादों को उपयोग में आसान और अच्छा दिखने के लिए हीट सीलिंग तंत्र को प्रभावी ढंग से नियंत्रित करता है।
6.3सर्वो बैग खींचने की प्रणाली, विनिर्देश प्रतिस्थापन को एक-क्लिक इनपुट के साथ पूरा किया जा सकता है, जिसके परिणामस्वरूप पैकेजिंग सामग्री का कम नुकसान होता है।
6.4 वजन प्रतिक्रिया प्रणाली: माप समायोजन आपकी उंगलियों पर है, जिससे सामग्री की बर्बादी कम हो जाती है। (यह सुविधा वैकल्पिक है)
6.5 एक सुरक्षित उत्पादन वातावरण
पूरी मशीन का मुख्य विन्यास श्नाइडर इलेक्ट्रिक सिस्टम (पीएलसी प्रोग्रामयोग्य नियंत्रक, मानव-मशीन इंटरफ़ेस, सर्वो प्रणाली, आवृत्ति कनवर्टर, स्विचिंग बिजली की आपूर्ति इत्यादि) को अपनाता है, जो सुरक्षित, अधिक विश्वसनीय, कुशल और पर्यावरण के अनुकूल है, और आपको अधिक किफायती ऊर्जा खपत प्रदान करता है।
6.6 उपकरण संचालन की स्थिरता और विश्वसनीयता को अधिकतम करने के लिए एकाधिक सुरक्षा सुरक्षा (रंग कोड का पता लगाना, जापानी एसएमसी वैक्यूम जनरेटर, वायु दबाव का पता लगाने के साथ वायु स्रोत प्रोसेसर, पावर चरण अनुक्रम रक्षक)।
6.7 लंबे समय तक उपयोग के बाद उपकरण पर इस्त्री ब्लॉक भागों को चिपचिपा होने, बैग-चिपकने, सामग्री चिपकने आदि से रोकने के लिए, नीचे की सील, ऊर्ध्वाधर सील, शीर्ष सील और अन्य भागों की सतहों को उपरोक्त स्थिति से बचने के लिए विशेष छिड़काव से बनाया जाता है।
6.8 पूरी मशीन का फ्रेम SUS304 स्टेनलेस स्टील से बना है, संसाधित और निर्मित है, इसमें उत्कृष्ट संक्षारण प्रतिरोध है; प्लेक्सीग्लास बाहरी आवरण धूल के रिसाव को रोकता है और अधिक पर्यावरण के अनुकूल और प्रदूषण मुक्त है।

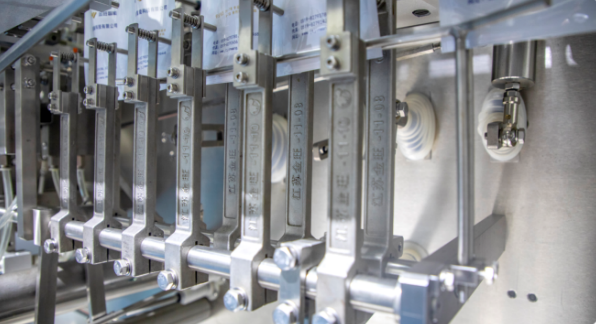

6.9 यह मशीन कार्यालय कनेक्टिंग रॉड पार्ट्स SUS304 स्टेनलेस स्टील कास्टिंग, मजबूत दृढ़ता और कोई विरूपण से बना है। अन्य निर्माता आमतौर पर वेल्डेड कनेक्टिंग रॉड्स का उपयोग करते हैं, जिन्हें तोड़ना और विकृत करना आसान होता है।
6.10 फिलिंग डिवाइस की बहुमुखी प्रतिभा
पाउडर, जल एजेंट, चिपचिपाहट एजेंट और कणिकाओं जैसे उपकरणों को भरने के लिए कनेक्टर उपकरण पर आरक्षित हैं। सॉफ़्टवेयर को आरक्षित करने के लिए भी डिज़ाइन किया गया है। फिलिंग डिवाइस को प्रतिस्थापित करते समय, उपयोगकर्ता को केवल कनेक्टर स्थापित करने और टच स्क्रीन पर फ़ंक्शन को कॉल करने की आवश्यकता होती है। इस्तेमाल के लिए तैयार।
6.11 केंद्रीय संचालन नियंत्रण
केंद्रीय नियंत्रण बॉक्स उपकरण के मध्य में स्थापित किया गया है। यह संचालन और रखरखाव के लिए सुंदर, सुरुचिपूर्ण और सुविधाजनक है। श्रमिकों को ऑपरेशन के दौरान आगे-पीछे भागने की जरूरत नहीं है, जिससे कार्य कुशलता में प्रभावी ढंग से सुधार हो सकता है। यह एक स्वतंत्र ऑपरेशन बटन बॉक्स से भी सुसज्जित है, जिसमें खुराक फाइन-ट्यूनिंग और डिबगिंग जॉग जैसे कार्य हैं, जो ऑपरेशन को और अधिक सुविधाजनक बनाते हैं।
6.12 उत्पादन क्षमता बढ़ाने के लिए डबल कैंची का उपयोग करें। एकल बैग के लिए, उत्पादन क्षमता मूल आधार पर दोगुनी हो सकती है।(यह सुविधा वैकल्पिक है)
6.13 फिल्म बदलने और बैगिंग डिवाइस
जब फिल्म का एक रोल खत्म हो जाता है, तो उपकरण पर बचे फिल्म रोल को बाहर निकालने की कोई आवश्यकता नहीं होती है। मशीन को चालू रखने के लिए, पैकेजिंग सामग्री के नुकसान को कम करने के लिए आपको केवल इसे इस डिवाइस पर एक नए फिल्म रोल से जोड़ना होगा। (यह सुविधा वैकल्पिक है)

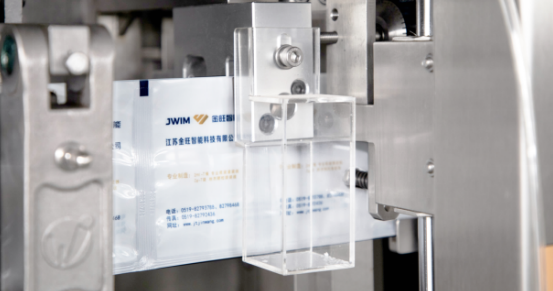

6.14 हीरा फाड़ना
यह एक स्वतंत्र फाड़ने की व्यवस्था को अपनाता है, और सिलेंडर फाड़ने वाले प्रभाव को प्राप्त करने के लिए पारस्परिक गति करने के लिए कटर को चलाता है, जो फाड़ना आसान और सुंदर है। इसका उपयोग प्रभाव इस्त्री ब्लॉक को फाड़ने से कहीं अधिक है, और फाड़ने वाले उपकरण पर एक मलबा संग्रह उपकरण होता है। (यह सुविधा वैकल्पिक है)
