उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
DGD-220BJ

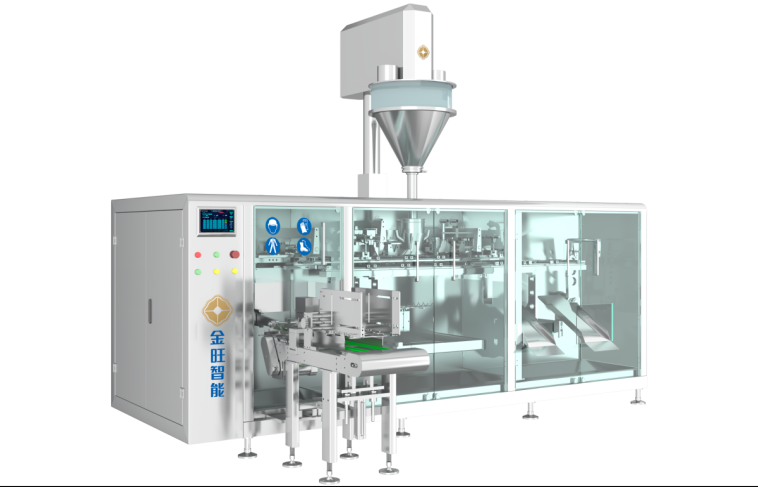

DGD-220BJ Automatic Horizontal Preformed Bag Packing Machine
1.परिचय
DGD-220BJ स्वचालित क्षैतिज प्रीफॉर्मेड बैग पैकिंग मशीन में बैग लेने की व्यवस्था, बैग खोलने की व्यवस्था, ब्लोइंग मैकेनिज्म, फिलिंग मैकेनिज्म, हीट सीलिंग, कोल्ड सीलिंग और शेपिंग आदि शामिल हैं। प्रत्येक मैकेनिज्म की समन्वित क्रियाएं मैकेनिकल लिंकेज और कैम संरचना के माध्यम से पूरी की जाती हैं, और मुख्य शाफ्ट पर एनकोडर द्वारा स्थिति संकेत वापस फीड किया जाता है। पीएलसी के प्रोग्रामेबल नियंत्रण के तहत, बैग लेने → बैग खोलने → पता लगाने → भरने → सील करने → तैयार उत्पाद के कार्य महसूस किए जाते हैं।
मशीन का डिज़ाइन उचित और नया रूप है। यह एक आर्क-आकार के फ्रेम को अपनाता है और एक पूर्ण धूल हटाने की प्रणाली से लैस है, जो सुरक्षा और पर्यावरण संरक्षण की उत्पादन आवश्यकताओं को पूरा करती है। साथ ही, फिलर को बदलकर, इस मशीन पर पाउडर और दाने जैसे विभिन्न सामग्रियों की स्वचालित फिलिंग का एहसास किया जा सकता है। विभिन्न प्रकार के प्रीमेड बैग उत्पादों के पैकेजिंग उत्पादन के लिए उपयुक्त।
2.उपकरण आयाम
3.तकनीकी पैरामीटर
| 1 | उत्पादन क्षमता |
100g: 45-50 पैक/मिनट; 200g: 35-45 पैक/मिनट; 500g: 25-35 बैग/मिनट;*वास्तविक उत्पादन क्षमता उत्पाद के आकार, पैकेजिंग सामग्री, सामग्री की विशेषताओं आदि पर निर्भर करती है। |
| 2 | आवेदन का दायरा | न्यूनतम 120×140mm, अधिकतम 215×300mm |
| 3 | पैकिंग क्षमता | ≤500g*फिलिंग क्षमता की सीमा कच्चे माल के भौतिक गुणों और फीडिंग डिवाइस पर निर्भर करती है। |
| 4 | सटीकता |
50g, ±0.5g; 100-200g, ±1g; 300-500g, ±3g *माप की सटीकता सामग्री की विशेषताओं, फिलिंग वॉल्यूम और फीडिंग डिवाइस पर निर्भर करती है |
| 5 | वायु दाब | 0.6-0.8MPa |
| 6 | वायु खपत | 700L/min |
| 7 | शक्ति | ~380V 50Hz/4.5KW |
| 8 | आयाम | 3350×2180×1400mm(L×W×H)*पाउडर फिलिंग डिवाइस शामिल नहीं है |
| 9 | वजन | लगभग 4500Kg |
4.विद्युत विन्यास
| SN | नाम | ब्रांड | |
| 1 | PLC | INOVANCE | |
| 2 | टचस्क्रीन | INOVANCE | |
| 3 | तापमान नियंत्रण मॉड्यूल | Delta | |
| 4 | दबाव स्विच | SMC | |
| 5 | फोटोइलेक्ट्रिक सेंसर | SICK | |
| 6 | मिनीचर सर्किट ब्रेकर | Schneider | |
| 7 | आवृत्ति कनवर्टर | INOVANCE | |
| 8 | एसी संपर्ककर्ता | Schneider | |
| 9 | रोटरी एनकोडर | OMRON |
5.लाभ
5.1 यह उपकरण मुख्य रूप से विभिन्न प्रकार के प्रीमेड बैग उत्पादों के उत्पादन में उपयोग किया जाता है। पैकेजिंग सुंदर और अच्छी तरह से बनी होती है; पैकेजिंग सामग्री और सामग्री की लगभग कोई बर्बादी नहीं होती है।

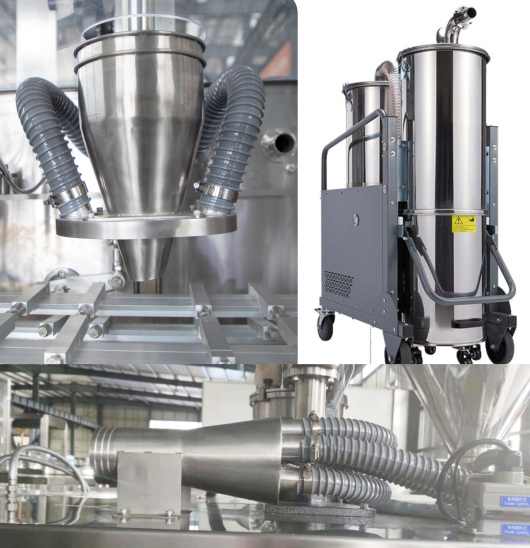

5.2 अधिक पर्यावरण के अनुकूल: पूरी मशीन में मशीन के अंदर धूल को अलग करने के लिए एक बंद डिज़ाइन है, और एक स्टेनलेस स्टील धूल हटाने वाली पाइपिंग प्रणाली से लैस है, जो पर्यावरण के अनुकूल और प्रदूषण मुक्त है। (धूल हटाने वाली पाइप और धूल कलेक्टर वैकल्पिक सुविधाएँ हैं)

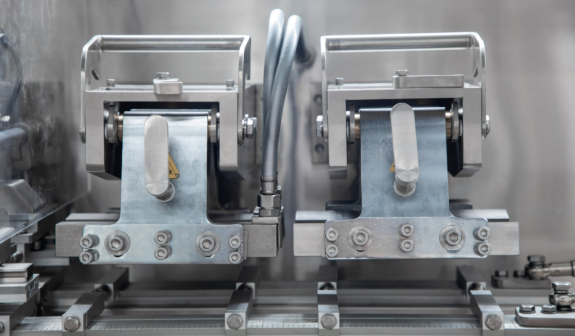

5.3 आसान रखरखाव: फ्लिप-अप आयरन ब्लॉक संरचना रखरखाव और सफाई को आसान बनाती है।
5.4 लागत बचत: अद्वितीय बैग खोलने का पता लगाने का कार्य, कोई बैग खोलने नहीं, कोई फिलिंग नहीं, कोई हीट सीलिंग नहीं, बैग का पुन: उपयोग किया जा सकता है, और कोई सामग्री बर्बाद नहीं होती है।
5.5 स्पेनिश कैम तकनीक का उपयोग करना, कैम आम तौर पर एक आंतरिक कैम का उपयोग करता है, जो हिलता नहीं है और उच्च परिचालन सटीकता रखता है।

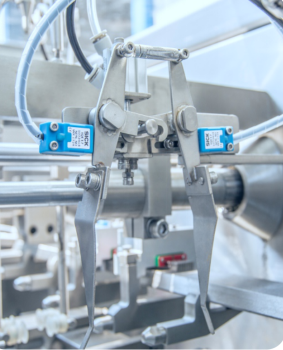

5.6 बैग लेने की संरचना को अनुकूलित किया गया है ताकि बैग लेने के समय को बढ़ाया जा सके और बैग लेना अधिक सटीक हो; साथ ही, बड़ी क्षमता वाली बैग रखने की व्यवस्था लगभग 300-500 बैग स्टोर कर सकती है। जब उपकरण चल रहा होता है, तो यह बैग रखने की आवृत्ति को कम कर सकता है और उत्पादन दक्षता में सुधार कर सकता है।
5.7 अधिक टिकाऊ: उत्कृष्ट डिजाइन तकनीक और आयातित सीएनसी केंद्र भागों की प्रसंस्करण, उच्च परिशुद्धता और उच्च मानक प्रत्येक भाग की स्थिरता और स्थायित्व सुनिश्चित करते हैं।
5.8 तापमान नियंत्रण एकीकृत मॉड्यूल: तापमान परिवर्तन की वास्तविक समय की निगरानी, टच स्क्रीन संचालन नियंत्रण, एक नज़र में स्पष्ट, उपकरण संचालन की स्थिरता और विश्वसनीयता को अधिकतम सीमा तक सुनिश्चित करता है।
5.9 बैग लोडिंग और बैग खोलने पर बाहरी वायु दाब में उतार-चढ़ाव के प्रभाव को कम करने के लिए एक वैक्यूम पंप के साथ आता है।
5.10 पूरी मशीन के नीचे एक ट्रेपोजॉइडल पानी की टंकी है, और पानी का आउटलेट सीवेज पाइप से जुड़ा हुआ है, जिससे सफाई और जल निकासी अधिक सुविधाजनक हो जाती है।
