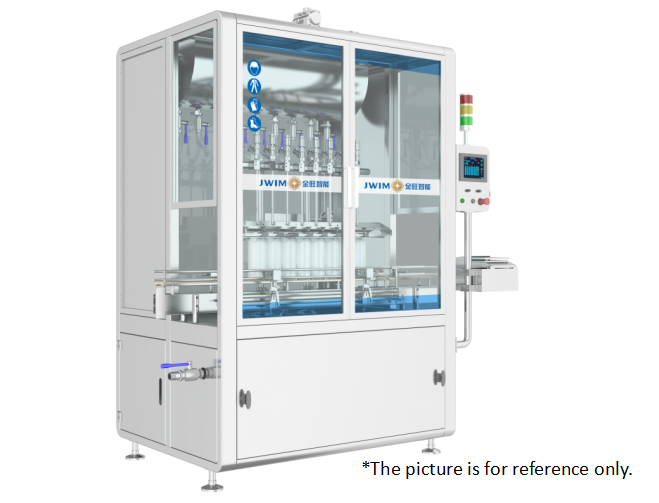

चिकनी सामग्री खिला और लगातार भरने के प्रदर्शन के लिए अनुकूलित इनलेट आयामों के साथ कीटनाशक भरने की मशीन

3. तकनीकी पैरामीटर

1	भरने की क्षमता	100ml बोतल ≤3200BPH 500ml बोतल ≤1500BPH 1000ml बोतल ≤1000BPH *पानी माध्यम के रूप में, उत्पाद के आकार, पैकेजिंग सामग्री, सामग्री की विशेषताओं आदि के अनुसार भिन्न होता है।
2	लागू बोतलें	गोल बोतल: Φ40-95mm बोतल की ऊंचाई 80-230mm
3	भरने की सटीकता	±1g(50-100mL) ±2g(100-500mL) ±3g(500-1000mL) *माप की सटीकता सामग्री की विशेषताओं, भरने की मात्रा और फीडिंग डिवाइस के अनुसार भिन्न होती है
6.5. इलेक्ट्रॉनिक वजन प्रणाली, खुराक समायोजन एक बटन से पूरा हो जाता है। (यह कार्य वैकल्पिक है)	इनलेट ऊंचाई	2300mm
5	इनलेट व्यास	Φ35mm
6	फिलिंग नोजल का बाहरी आयाम	Φ12mm
	न्यूनतम बोतल गर्दन	≥Φ16mm
8	वायु स्रोत	0.6-0.8MPa
9	बिजली स्रोत	~380V 50Hz/0.7KW
10	बाहरी आयाम:	1695×970×2430mm(L×W×H)
11	वजन	लगभग 500 किग्रा









4. विद्युत विन्यास

एस.एन.	नाम	ब्रांड
1	पीएलसी	शनाइडर
2	टच स्क्रीन	शनाइडर
3	आवृत्ति कनवर्टर	शनाइडर
6.5. इलेक्ट्रॉनिक वजन प्रणाली, खुराक समायोजन एक बटन से पूरा हो जाता है। (यह कार्य वैकल्पिक है)	गिनती फोटोइलेक्ट्रिक	SICK
5	स्विचिंग बिजली की आपूर्ति	शनाइडर
6	दबाव स्विच	एसएमसी
	सिलेंडर	एफ.टी.ई.सी.
8	सोलेनॉइड वाल्व	एफ.टी.ई.सी.
9	बटन	शनाइडर
10	अलार्म लाइट	शनाइडर
11	ब्रेकर	शनाइडर



5. कार्य प्रक्रिया

लाभ6.1 यह पशु चिकित्सा, फाइन केमिकल, दैनिक रसायन, उर्वरक, तेल और अन्य उद्योगों में 50-1000 मिलीलीटर की बोतलों की स्वचालित फिलिंग में व्यापक रूप से उपयोग किया जाता है।

6.2

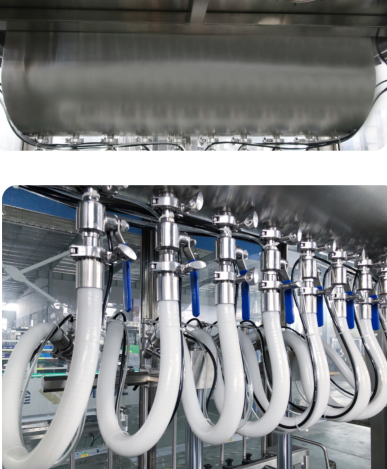

सामग्री बॉक्स को एक गोलाकार आर्क बॉटम के साथ डिजाइन किया गया है, और सामग्री अधिक पूरी तरह से निकल जाती है, और सफाई के लिए कोई मृत कोना नहीं है। फिलिंग मशीन पर वाल्व को त्वरित-स्थापना डिजाइन को अपनाया गया है, जो disassembly और सफाई के लिए सुविधाजनक है; सामग्री बॉक्स में एक सफाई गेंद होती है, जो सफाई के लिए अधिक सुविधाजनक होती है। 6.3 इलेक्ट्रिक कंट्रोल सिस्टम श्नाइडर कॉन्फ़िगरेशन, एकीकृत इलेक्ट्रिक कंट्रोल सिस्टम को अपनाता है, अधिक स्थिर और विश्वसनीय, सुरक्षित और हरा, कम ऊर्जा खपत।6.4

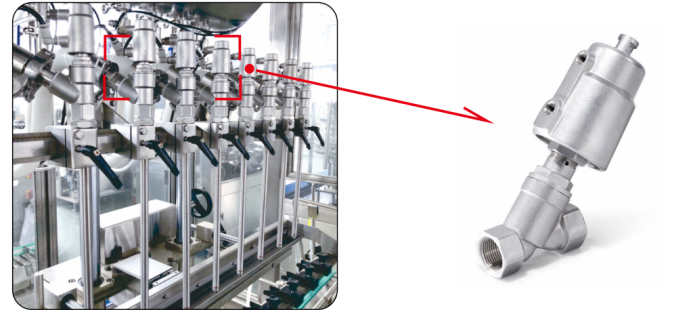

क़िंगदाओ ईएसजी इंटीग्रल प्रिसिजन कास्टिंग एंगल सीट वाल्व का उपयोग करना,

6.5. इलेक्ट्रॉनिक वजन प्रणाली, खुराक समायोजन एक बटन से पूरा हो जाता है। (यह कार्य वैकल्पिक है)6.6. फीड पाइप को एक हटाने योग्य फिल्टर से सुसज्जित किया गया है-

स्क्रीन

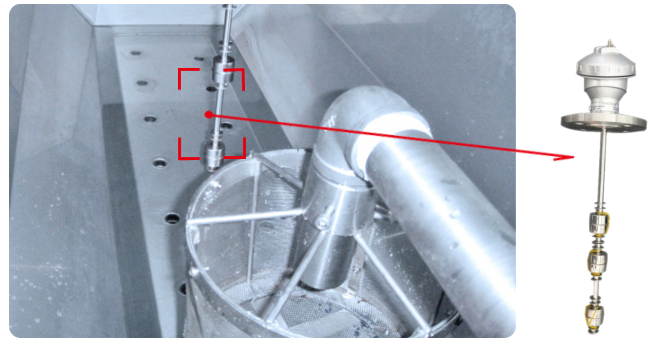

ताकि फिलिंग वाल्व को अशुद्धियों के कारण फिलिंग सटीकता और वाल्व के सेवा जीवन को प्रभावित करने से रोका जा सके। सामान्य कार्यशील तरल स्तर नियंत्रण के अलावा तरल स्तर का पता लगाने के लिए, असामान्य तरल स्तर को रोकने के लिए उच्च और निम्न तरल स्तर का पता लगाने और ध्वनि और प्रकाश अलार्म उपकरणों को जोड़ा जाता है।6.7 पूरी मशीन उच्च गुणवत्ता वाले SUS304 स्टेनलेस स्टील से बनी है, जिसमें अच्छा संक्षारण रोधी प्रदर्शन है। स्टेनलेस स्टील का बाहरी कवर और टेम्पर्ड ग्लास डोर कवर मशीन बॉडी को सील करता है, जो एग्रोकेमिकल उत्पादन वातावरण के लिए बेहतर अनुकूल है। फिलिंग हेड के ऊपर आरक्षित एयर आउटलेट का व्यास Φ (120mm) है, जिसे फिलिंग प्रक्रिया के दौरान उत्पन्न अपशिष्ट गैस को डिस्चार्ज करने के लिए कारखाने की वायु प्रेरण प्रणाली से जोड़ा जा सकता है।
