उत्पत्ति के प्लेस:
चीन जियांगसु
ब्रांड नाम:
JWIM
मॉडल संख्या:
GX-16-12TS

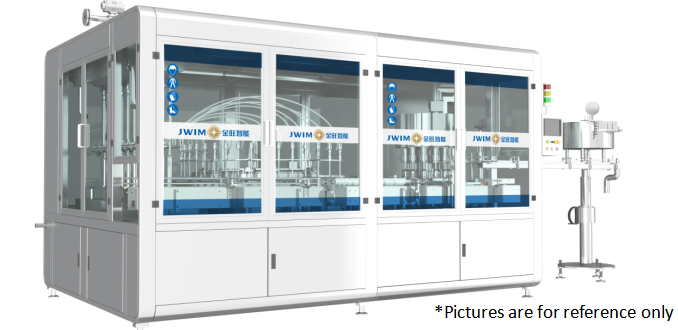

जीएक्स-16-12एच फिलिंग और कैपिंग मशीन
1.परिचय
जीएक्स-16-12एच फिलिंग और कैपिंग मशीन SUS304 स्टेनलेस स्टील से बनी है, जिसमें उत्कृष्ट जंग-रोधी प्रदर्शन है। फिलिंग भाग निम्नलिखित प्रकार की फिलिंग, सर्वो मोटर ड्राइव, वॉल्यूमेट्रिक मीटरिंग फिलिंग सिद्धांत को अपनाता है, जो फिलिंग खुराक की उच्च सटीकता का एहसास करता है। पीएलसी नियंत्रण, टच ह्यूमन-मशीन इंटरफ़ेस, पूरी मशीन संचालित करने में सुविधाजनक और सहज है, और प्रदर्शन घरेलू और विदेशी समान मॉडलों के उच्चतम स्तर तक पहुँचता है।
मेजबान के यांत्रिक संचरण का मुख्य भाग सुरक्षा स्विच को अपनाता है, मशीन के चलने की प्रक्रिया में कोई भी असामान्यता उपकरण को नुकसान से बचाने और सेवा जीवन बढ़ाने के लिए स्वचालित रूप से रुक जाएगी और अलार्म देगी।
हाई-स्पीड रेल आकार, उच्च ग्रेड, मजबूत विज़िटेशन, कंपनी के ब्रांड प्रभाव को बढ़ाता है
2.तकनीकी पैरामीटर
| 1 | फिलिंग स्पीड |
50ml≤10000 BPH *वास्तविक उत्पादन क्षमता, उत्पाद के आकार - पैकेज सामग्री - सामग्री की विशेषताओं के अनुसार भिन्न होती है |
| 2 | बोतल का प्रकार |
बोतल व्यास Φ20-60mm H 50-150mm कैप व्यास Φ20-50mm H 15-40mm
|
| 3 | फिलिंग क्षमता | 30－100ml |
| 4 | मीटरिंग प्रेसिजन |
±1g *माप की सटीकता सामग्री के गुणों, फिलिंग वॉल्यूम और फीडिंग डिवाइस के अनुसार भिन्न होती है। |
| 5 | एयर प्रेशर | 0.6-0.8MPa |
| 6 | पावर सप्लाई | ~380V 50Hz/10.5KW |
| 7 | वजन | ~3000Kg |
| 8 | समग्र आयाम | 4020×2763×2760mm(L×W×H) |
3.इलेक्ट्रिकल कॉन्फ़िगरेशन
| 1 | पीएलसी | शनाइडर | |
| 2 | टच स्क्रीन | शनाइडर | |
| 3 | इन्वर्टर | शनाइडर | |
| 4 | सर्वो सिस्टम | शनाइडर | |
| 5 | सिलेंडर | FTEC/AIRTAC | |
| 6 | काउंटिंग फोटोइलेक्ट्रिक | SICK | |
| 7 | निकटता स्विच | शनाइडर |
4.लाभ
4.1उच्च गति:10,000 बोतलें/घंटा की क्षमता, एक लाइन मूल 2 या अधिक उत्पादन लाइनों को बदल सकती है।
4.2छोटी जगह पर कब्जा दर:समान क्षमता के लिए, उपयोग की जाने वाली जगह पर कब्जा दर को 50% तक कम किया जा सकता है और दक्षता में 50% सुधार किया जा सकता है
4.3 मशीन अपनाती हैस्वचालित अनुवर्ती डूबी हुई फिलिंग तंत्र, उत्पाद फिलिंग की पूरी प्रक्रिया के दौरान भरा जाता है, जो पूरी फिलिंग प्रक्रिया के रुकने के समय को बहुत कम कर देता है, और फिलिंग हेड स्वचालित रूप से भरने के लिए बोतल में प्रवेश करता है, कोई सामग्री ओवरफ्लो नहीं होता है।
4.4डेटाकरण:पूरी लाइन की रनिंग स्थिति और डेटा वास्तविक समय में प्रस्तुत किए जाते हैं, जो एक नज़र में स्पष्ट होते हैं, और उत्पादन डेटा वास्तविक समय में गतिशील रूप से प्रदर्शित होते हैं, जो उत्पादन प्रबंधन के लिए सुविधाजनक है। उपकरण तीन-रंग की लाइट बैंड से लैस है,हरा चल रहा है, नीला स्टैंडबाय, लाल शटडाउन अलार्म।
4.5 त्वरित-फिट मोल्ड डिजाइन,बिना औजारों के मोल्ड बदलना,और विभिन्न बोतल प्रकार के मोल्ड उत्कीर्ण लोगो के अनुसार, बोतल विनिर्देशों को बदलना अधिक सुविधाजनक और तेज है, बोतल प्रकार स्विचिंग का समय कम है।
4.6उच्च सटीकता:पिस्टन सिलेंडर छोटी खुराक वाली बोतल की फिलिंग सटीकता सुनिश्चित करने के लिए 100ml क्षमता वाले सिलेंडर को अपनाता है।
4.7कैपिंग की उच्च योग्य दर:कैपिंग हेडचुंबकीय टॉर्क नियंत्रण डिजाइन को अपनाता है,कैपिंग की ढीलापन और कसाव (कैपिंग टॉर्क) समायोज्य और नियंत्रणीय है, जिससे प्रत्येक बोतल कैप का टॉर्क समान आकार का होता है और टॉर्क स्थिर होता है। कैपिंग पास दर 100% के करीब है। साथ ही, कोई घर्षण प्लेट और अन्य पहनने योग्य उपभोज्य नहीं हैं, जिससे उपयोग की लागत कम हो जाती है।(यह कार्य वैकल्पिक है)
4.8 से लैसऑनलाइन कैप बिना एल्यूमीनियम पन्नी डिटेक्शन डिवाइस,बिना एल्यूमीनियम पन्नी कैप का स्वचालित पता लगाना और अस्वीकार करना, तैयार उत्पादों की योग्य दर सुनिश्चित करना।(यह कार्य वैकल्पिक है)
4.9बोतल फीडिंग स्थान पर उल्टी और जाम बोतलों का पता लगाने के लिए एक स्विच लगाया गया है,जब कोई उल्टी या जाम बोतल होती है, तो उपकरण स्वचालित रूप से रुक जाएगा ताकि ट्विस्ट या स्टार व्हील को नुकसान न पहुंचे।
4.10 रैक के चारों ओर तरल संग्रह टैंक हैं, जो सीवेज को इकट्ठा करने और एकीकृत करने के लिए सुविधाजनक है, और शीर्ष पर एक धूलरोधी कवर है जो स्वच्छ फिलिंग आवश्यकताओं को पूरा करता है।
4.11 बोतल स्टार व्हील डिस्क में प्रवेश और बाहर निकलने पर ओवरलोड सुरक्षा से लैस है, जो उपकरण संचालन की सुरक्षा की रक्षा करता है।
4.12 डोर लिमिट प्रोटेक्शन: मेजबान पर एक सुरक्षा डोर लिमिट अलार्म डिवाइस स्थापित है, सामान्य उत्पादन, दरवाजा खोलें, मेजबान स्वचालित रूप से अलार्म और शटडाउन हो जाएगा। (यह कार्य वैकल्पिक है)
4.13 पूरी मशीन इलेक्ट्रॉनिक नियंत्रण प्रणाली अपनाती हैफ्रेंच शनाइडर कॉन्फ़िगरेशन,एकीकृत इलेक्ट्रॉनिक नियंत्रण प्रणाली, अधिक स्थिर और विश्वसनीय, सुरक्षित, हरा, कम ऊर्जा खपत
